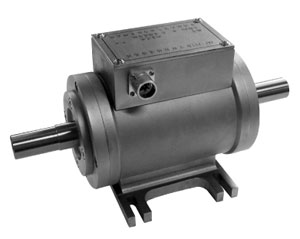

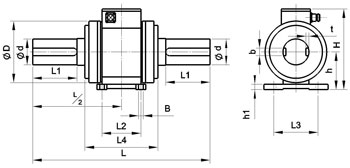

FN-203 动态扭矩传感器
· 电阻应变式原理，结合电子技术，实现非接触电源供电与信号输出，精度高，性能稳定可靠，量程范围广。
· 适用于动、静扭矩测量。允许转速不大于10000转/分。
· 可测量正反两方向扭矩，转速。输出信号为频率信号。与专用仪表配套，可显示功率。
· 频率信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。
· 输出频率信号幅度可选择：0～5V电平的方波信号或集电极开路输出（OC）。扭矩频率输出范围：10±5kHZ (正反向)。
· 零转矩：10 kHZ±5kHZ (http://www.fx-sensor.com 010-51295202)
· 既可测静态扭矩又可测动态扭矩，两端为轴键连接，安装使用方便。
|
主 要 技 术 指 标 |
|
||||
|
测量范围 |
0～5,10,20,50,100,200,300,500,1000,2000,3000,5000 |
Nm |
|||
|
输出信号：扭矩： |
10±5 |
kHz |
|
||
|
转速： |
60脉冲／转（转速≤5000转／分） |
|
|
||
|
|
30脉冲／转（5000转／分 < 转速 < 1000转／分）注 |
|
|
||
|
直线度L |
±0.1; ±0.3; ±0.5 |
%F.S |
|
||
|
滞后H |
±0.1; ±0.3; ±0.5 |
%F.S |
|
||
|
重复性R |
±0.1; ±0.3; ±0.5 |
%F.S |
|
||
|
-10～+60 |
℃ |
|
|||
|
温度补偿范围 |
室温～+60 |
℃ |
|
||
|
零点温度影响 |
±0.1 |
%F.S/10 ℃ |
|
||
|
激励电压 |
±15 |
VDC |
|
||
|
绝缘电阻 |
2000 |
MΩ/100VDC |
|
||
|
安全过负荷率 |
120 |
%F.S |
|
||
|
注：特殊要求可定做 |
|
|
|
||
|
|
|||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电 气 连 接 方 式 |
||
|
连接方式 |
插头座号 |
导线颜色 |
|
输入（电源）正端 |
1 |
红 |
|
地 |
2 |
白 |
|
输入（电源）负端 |
3 |
|
|
转速信号输出 |
4 |
黑 |
|
扭矩信号输出 |
5 |
黄 |
|
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 |
||
