量程范围 ：1t、2t、3T、5t、10t、20t、25t、 功能特点：传感器弹性体采用合金钢或者不锈钢材质；胶密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66。 应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。

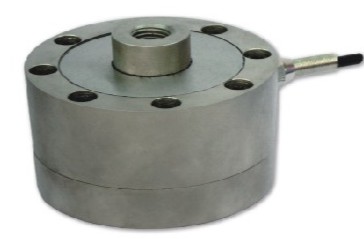

FW-203 轮辐式称重传感器

量程范围 ：1t、2t、3T、5t、10t、20t、25t、

功能特点：传感器弹性体采用合金钢或者不锈钢材质；胶密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。



技术指标明细:
精度等级 : C1		灵敏度温度影响(%F.S/10℃): ±0.03
综合误差(%F.S) : ±0.03		零点温度影响(%F.S/10℃) : ±0.05
灵敏度(mv/v) : 2.0±0.008		温度补偿范围(℃ ) : -10～+40
蠕变(%F.S/30min) : ±0.03		使用温度影响(℃ ) : -20～+55
零点输出(%F.S) : ±1.0		激励电压（V） : 9～12（DC）
输入阻抗(Ω) : 700±10		安全过载范围 (%F.S) : 150
输入阻抗(Ω) : 700±5		极限过载范围 (%F.S) : 200
绝缘电阻(MΩ) : ≥5000(100VDC)		防护等级 : IP66

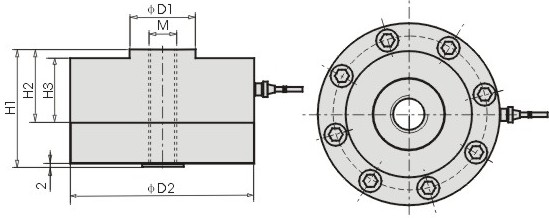

安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com  010-51295202)

接线方式:

红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)

备注：采用四芯屏蔽电缆，规格：φ5×12000mm，如有特殊需要，可根据客户要求提供！

受力示意图: (http://www.fx-sensor.com  010-51295202)
