FP-512 DP 差压流量变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

FP-512 DP 差压流量变送器(电容式)



FP-512 DP 差压流量变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

;    产品特点：(http://www.fx-sensor.com 010-51295202)

l  超级的测量性能，用于压力、差压、液位、流量测量

l  精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%F.S

l  量程、零点外部连续可调，量程比100：1

l  正迁移可达500%、负迁移可达600%

l  稳定性能好，稳定性：0.25% 60个月

l  耐过压

l  固体传感器设计

l  全系列统一结构、互换性强

l  接触介质的膜片材料可选

l  低压浇铸铝合金壳体

l  测量速率：0.2S

l  小型化（2.4kg）全不锈钢法兰，易于安装

l  过程连接与其它产品兼容，实现最佳测量

l  采用16位计算机的智能变送器

l  标准4-20mA，带有基于HART协议的数字信号，远程操控

l  支持向现场总线与基于现场控制的技术的升级



技术参数 (http://www.fx-sensor.com 010-51295202)

l  使用对象 ：液体、气体;和蒸汽

l  供电电压 ： 12～36V DC，标准值24VDC；

l  输出信号 ： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)

l  环境温度 ： －25～70℃ （一般变送器）， －15～70℃ （带现场指示器）

l  测量温度 ：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃

l  储藏温度 ： －40～100℃；

l  相对温度 ：0-100%RH   (http://www.fx-sensor.com 010-51295202)

l  防护等级 ：dⅡBT4， iaⅡCT5 ；

l  电源影响 ：小于输出范围的 ±0.005%/V；

l  振动影响 ：在任何方向上振动 200Hz ，引起的误差为最大范围的 0.05%／g（微差压为0.25%／g） ；

l  安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；

l  稳定性 ：六个月内不超过变送器的精度；

l  指示器 ：线性指示 0～100%；3-1/2位LCD 液晶显示；

l  量程和零位 ：外部连续可调；

l  正负迁移 ：最大正迁移量为 500% ，最大负迁移量为 600%

l  材料 隔离膜片 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
     排气/排液阀 ： 316L不锈钢，哈式合金-C， 蒙耐尔合金
     法兰和接头 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金
     "O" 型圈 ：氟橡胶
     灌充液 ：硅油 惰性油
     螺栓 ： 316L 不锈钢
     电子壳体 ：低铜铝合金



产品选型

FP-512 DP 差压流量变送器					说明
量程范围	2				0~0.125-1.5KPa
	3				0~1.3-7.5KPa
	4				0~6.2-37.4 KPa
	5				0~31.1-186.8 KPa
	6				0~117-690 KPa
	7				0~345-2068 KPa
	8				0~1170-6890 KPa
	9				0~3450-20680 KPa
	0				0~6890-41370 KPa
输出		E			4-20mADC输出差压平方根
		F			智能式Hart协议
接液零件材料					法兰接头		排气/排气阀	隔离膜片	灌充液体
			22		316不锈钢		316不锈钢	316不锈钢	硅油
			23		316不锈钢		316不锈钢	哈氏合金C	硅油
			24		316不锈钢		316不锈钢	蒙乃尔	硅油
			25		316不锈钢		316不锈钢	钽	硅油
			33		哈氏合金C		哈氏合金C	哈氏合金C	硅油
			35		哈氏合金C		哈氏合金C	钽	硅油
			44		蒙乃尔		蒙乃尔	蒙乃尔	硅油
附加功能				M1	0-100%线性指示表
				M2	0-100%平方根指示表
				M3	31/2液晶数字显示
					不带表头 (http://www.fx-sensor.com 010-51295202)
				B1	管装弯安装板
				B2	板装弯安装板
				B3	管装平安装板
					不带安装板
				D1	排泄阀在压力室上部
				D2	排泄阀在压力室下部
				C1	1/2-14NPT引压接头后部焊Ф14引压管
				C2	M20×1.5丁字形阳螺纹连接头
				C3	M20×1.5丁字形阳螺纹连接块另加丁字形接头
				C4	1/2-14NPT锥管阴螺纹连接头
				d	隔爆型ExdⅡBT4
				i	本安型iaⅡCT6
						静压1MPa
						静压4MPa
					H1	静压10MPa
					H2	静压14MPa
					H3	静压25MPa
					H4	静压32MPa

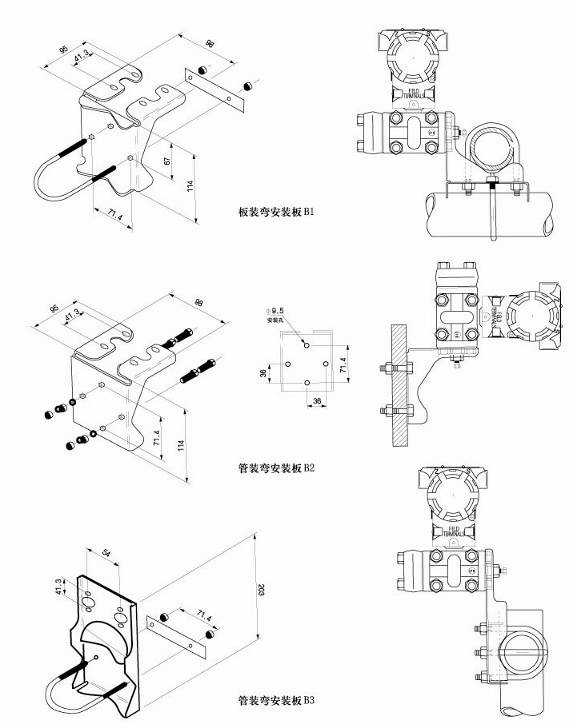

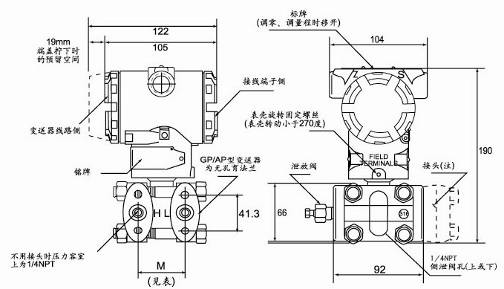

外形尺寸图













































安装示意图

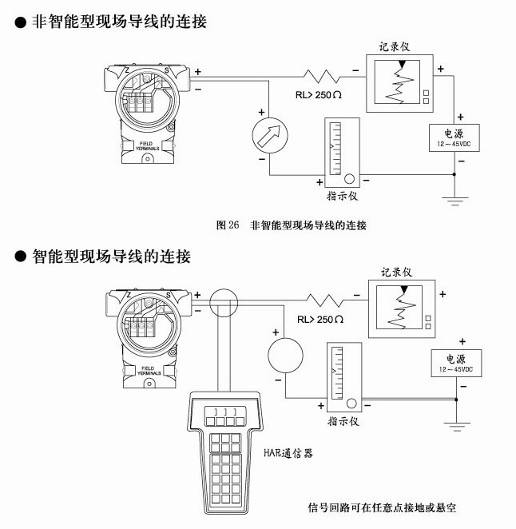

连接示意图





FP-512 DP 差压流量变送器(电容式)
