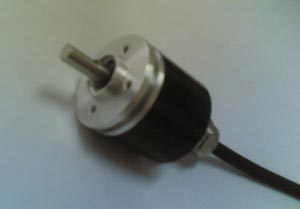

FA-104 角度传感器


FA-104角度传感器

产品概述

　　FA-104系列角度传感器采用智能磁敏感元件，将机械转动或角位移转化为电信号输出，非接触测量。产品具有分辨率高，温度稳定性好， 360 °范围内绝对角位置测量等优点。适用于水、油、汽、粉尘等恶劣环境。产品可提供多种输出形式：模拟量， PWM 脉宽调制波， SPI 串行协议输出等。可配接显示仪表。角度显示仪表可选带报警功能、角度设定功能、 PID 调节以及计算机通讯接口和打印接口等多项功能。

产品特点

　　非接触测量；360 °全角度绝对位置测量；温度稳定性好；高灵敏度；长寿命；性价比高

产品应用

　　本产品广泛的用于工业自动化的测量和监控系统，尤其适用于机械变化频繁，环境恶劣，要求传感器使用寿命长，可靠性高的场合。具体应用于航空、电子、机械、纺织、船舶、冶金等行业。

技术指标

模拟量输出

FA-104技术参数

测量范围

± 15 °
± 30 °
± 45 °

± 60 °
± 90 °

360 °（可按用户要求设定角度区间）

供电电压

9 ～ 16VDC

9 ～ 16VDC

9 ～ 16VDC

供电电流

<17mA

<17mA

<17mA

输出信号

1 ～ 5V

1 ～ 5V

1 ～ 5V

分 辨 率

0.035 °

0.05 °

0.087 °

非 线 性

<0.3 ％ FS

<0.5 ％ FS

<0.5 ％ FS

中点输出

3V

3V

3V

使用温度

-40 ～ 125 o C

-40 ～ 125 o C

-40 ～ 125 o C

存储温度

-55 ～ 150 o C

-55 ～ 150 o C

-55 ～ 150 o C

中点温漂

< ± 5mV

< ± 5mV

< ± 5mV

满度温漂

0.005%FS/ o C

0.005%FS/ o C

0.005%FS/ o C

转动方式

机械转角 360 °

机械转角 360 °

机械转角 360 °

防护等级

IP 64
