FS-112热电偶二线制温度变送器(隔离型)

特性

• 热电偶输入。
• 隔离型二线制，4~20mA输出。
• 带有输出信号零点和满度电位器。
• 高精度转换，线性化校正。
• 输入/输出之间电磁隔离。
• 统一的外形结构，体积小、重量轻。
• 适合安装于标准温度传感器接线盒内部。
• 也可单独安装于仪表盘内作信号转换单元。
• 产品通过CE认证。

概述

• 用于K、E、S、B等型热电偶输入，经隔离变送输出标准的直流电流信号4～20mA。
• 二线制方式（回路供电电源与信号输出为共同的二根导线）,输出电流与被测温度成线性。一体化结构安装于温度传感器的标准接线盒内。(http://www.fx-sensor.com  010-51295202)

技术参数

• 输入
  输入类型：K、E、S、B、T、W、J等型热电偶
  温度量程范围：（参见选型表）
  输入阻抗：≥20KΩ
  冷端温度补偿：-15~+75℃
• 输出
  输出电流：4~20mA
  输出回路供电：12～30VDC
  最小工作电压：12VDC
  负载电阻与供电电源的关系：(http://www.fx-sensor.com  010-51295202)



• 综合参数
  标准精度：±0.1%（参见选型表）
  冷端补偿误差：±1℃
  温度漂移：基本误差/10℃
  负载变化影响：±0.1%（允许负载范围）
  隔离能力：输入-输出之间1.5KV,1min,50Hz
  开机响应时间：<1s（10～90％）
  稳定时间：<10s(http://www.fx-sensor.com  010-51295202)
  工作环境温度：-20～＋70℃
  防护等级：IP00/IP54（传感器防护等级决定）
  电磁兼容：符合IEC61000，EN61000相关要求
  外形尺寸(见外形尺寸图)：Φ46×20（mm）
  整机重量：约30克

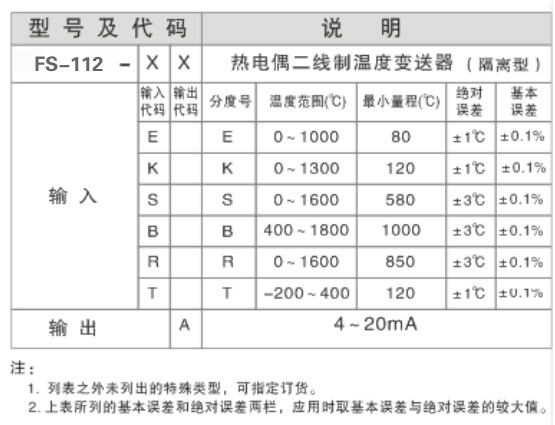

选型、订货代码(http://www.fx-sensor.com  010-51295202)

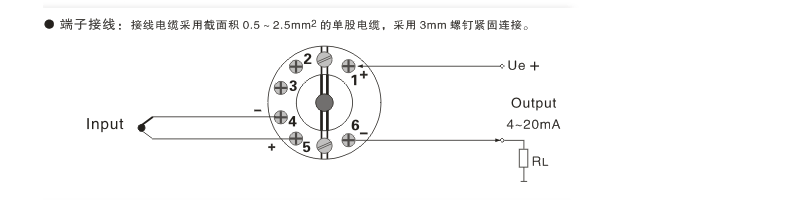

端子接线图(http://www.fx-sensor.com  010-51295202)
