FS-121通用型二线制智能温度变送器

特性

• 适用于热电阻、热电偶、电阻式或电压传感器。
• 智能, 通过USB接口连接, 在PC机上进行编程设定, 可以任意设定输入类型和量程范围。
• 非隔离二线制，4～20mA模拟输出。
• 紧凑的结构设计，体积小、重量轻。
• 适合安装于标准温度传感器接线盒内部。
• 产品通过 CE 认证。 (http://www.fx-sensor.com  010-51295202)



概述(http://www.fx-sensor.com  010-51295202)

• 用于来自热电阻、电阻式传感器, 热电偶或电压传感器的信号输入,经过隔离变送输出标准的直流电流信号4～20mA。
• 是智能型的温度变送器，通过USB接口连接, 在PC机上通过标定程序软件进行编程设定。可以编程设定或修改输入的传感器类型、分度号、量程范围。并可对变送器的输出信号进行校验。对零点、满度、漂移量程进行调整。
• 二线制传送方式 (电源输入与信号输出为共同的二根导线)。输出电流与被测温度成线性。一体化结构安装于温度传感器的标准接线盒内。
• 可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。


技术参数(http://www.fx-sensor.com  010-51295202)

• 输  入 (可以通过 PC 机及软件编程设定 )
  ◆ 热电阻 Pt100 、 Cu50 等
  温度量程范围: 根据连接的传感器类型
  热电阻传感器连接形式: 2线制或3线制
  允许导线电阻：每条导线在10Ω以下
  ◆电阻式传感器
  输入量程：0~400Ω;   最小可测量电阻10Ω
                     0~2000Ω; 最小可测量电阻25Ω
  电阻连接形式：2线制或3线制
  允许导线电阻：每条导线在10Ω以下
  ◆热电偶： K;E;S;B;R;T;N;W;J 等
  温度量程范围: 根据连接的传感器类型
  冷端补偿：内置补偿电阻
  冷端温度补偿范围：-15~+75℃
  ◆ 毫伏电压：－10～+100mV 范围
  最小量程：10mV
  输入阻抗：1MΩ以上
• 输出电流： 4～20mA
  输出回路供电电源(Ue)：12～30VDC
  最小工作电压(Ui)： 12VDC(http://www.fx-sensor.com  010-51295202)

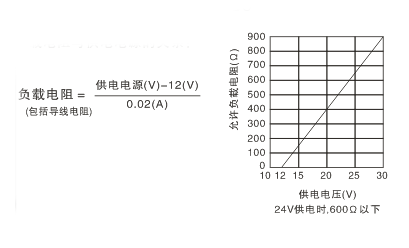

  负载电阻与供电电源的关系：

• 综合通用参数(http://www.fx-sensor.com  010-51295202)

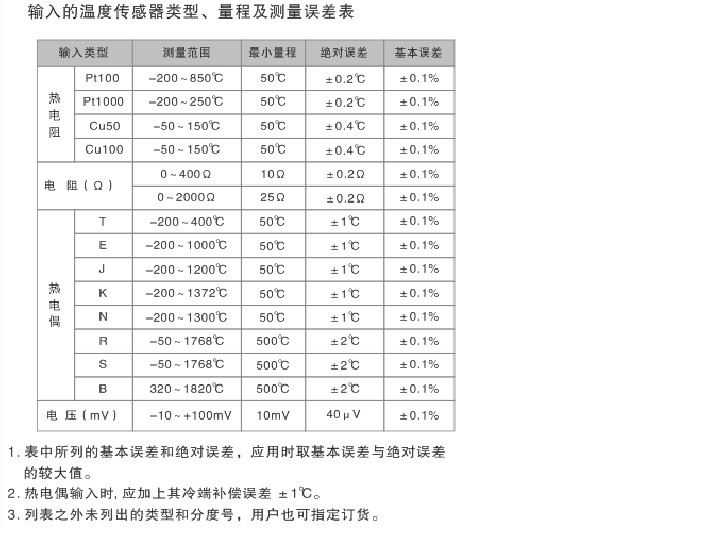

  标准精度：±0.1%(参见温度传感器类型、量程及测量误差表)
  热电偶冷端温度误差：±1℃
  温度漂移：基本误差 / 10℃
  响应时间：< 10ms
  稳定时间：< 3s
  负载变化影响：±0.1%（允许负载范围）
  工作环境温度：-20～＋70℃
  环境湿度范围： 5～95％RH （无冷凝）
  机壳材质：PC（聚碳酸脂）材料
  防护等级： IP 00 / IP 54（传感器防护等级决定）
  外形尺寸(见外形尺寸图)： Φ46×20（mm）
  安装: 安装在标准的接线盒内
  整机重量：约 30 克 (http://www.fx-sensor.com  010-51295202)

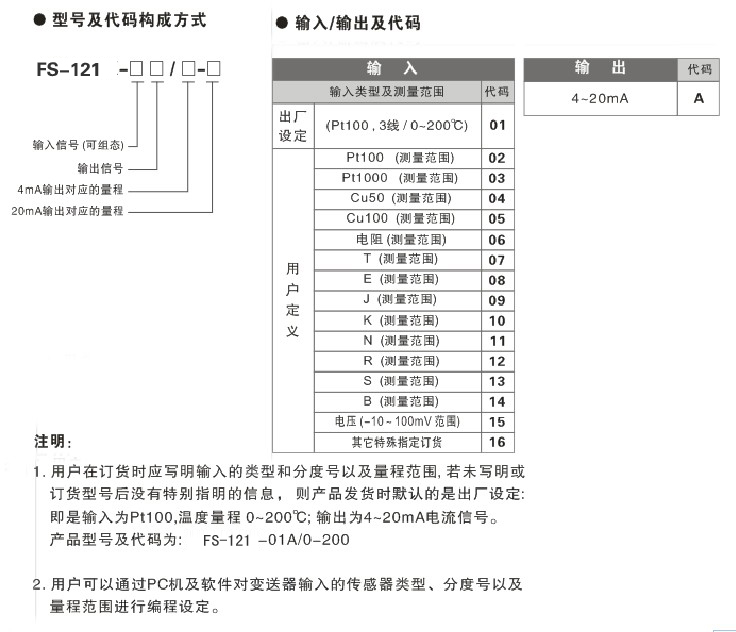

选型、订货代码(http://www.fx-sensor.com  010-51295202)

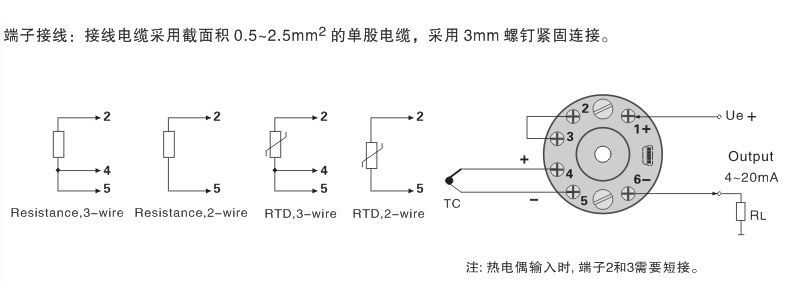

端子接线图(http://www.fx-sensor.com  010-51295202)
