• 适用于热电阻、热电偶、电阻式或电压传感器。 • 智能,符合HART通讯协议,可编程设定。 • 隔离型二线制，4～20mA模拟输出。 • 高精度转换，线性化校正。 • 输入-输出之间电磁隔离。 • 紧凑的结构设计，体积小、重量轻。 • 适合安装于标准温度传感器接线盒内部。 • 产品通过CE认证。

FS-141通用型智能HART二线制温度变送器



特性

• 适用于热电阻、热电偶、电阻式或电压传感器。
• 智能,符合HART通讯协议,可编程设定。
• 隔离型二线制，4～20mA模拟输出。
• 高精度转换，线性化校正。
• 输入-输出之间电磁隔离。
• 紧凑的结构设计，体积小、重量轻。
• 适合安装于标准温度传感器接线盒内部。
• 产品通过CE认证。

概述(http://www.fx-sensor.com  010-51295202)

• 用于来自热电阻、电阻式传感器,热电偶或电压传感器的信号输入,经过隔离变送输出标准的直流电流信号4～20mA。(http://www.fx-sensor.com  010-51295202)
• 该温度变送器符合HART通讯协议,可以使用HART手操器进行编程设定。如果没有HART手操器,也可以通过使用USB/HART通讯转换适配器,在PC机上通过标定程序软件进行编程设定。HART信号与变送器输出的4～20mA电流信号同步传输，而且不影响4~20mA信号或环路中的其它设备,如显示器、记录仪、控制器。
• 二线制传送方式(电源输入与信号输出为共同的二根导线)。输入-输出之间隔离。
• 紧凑的结构设计，使其可以直接安装于热电阻或热电偶温度传感器的标准接线盒内与之形成一体化结构。
• 可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。

技术参数(http://www.fx-sensor.com  010-51295202)

• 输入(可以通过PC机及软件编程设定)
  ◆热电阻Pt100、Cu50等
  温度量程范围:根据连接的传感器类型
  热电阻传感器连接形式:2线制或3线制
  允许导线电阻：每条导线在10Ω以下
  ◆电阻式传感器
  输入量程：0~400Ω;最小可测量电阻10Ω
  0~2000Ω;最小可测量电阻25Ω
  电阻连接形式：2线制或3线制
  允许导线电阻：每条导线在10Ω以下
  ◆热电偶：K;E;S;B;R;T;N;W;J等
  温度量程范围:根据连接的传感器类型
  冷端补偿：内置补偿电阻
  冷端温度补偿范围：-15~+75℃
  ◆毫伏电压：－10～+100mV范围
  最小量程：10mV
  输入阻抗：1MΩ以上
• 输出(http://www.fx-sensor.com  010-51295202)
  输出电流：4～20mA
  输出回路供电电源(Ue)：12～30VDC
  最小工作电压(Ui)：12VDC
  输出允许负载电阻(RL)：(Ue-12V)/0.02A
  输出纹波：<10mVp-p
• 综合主要技术参数

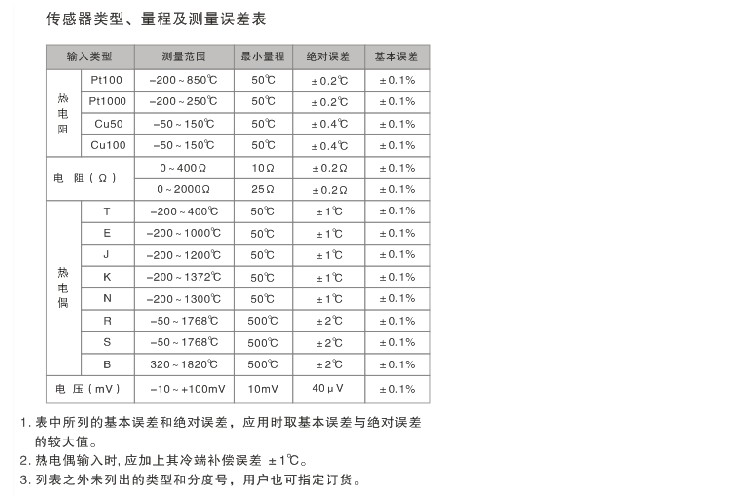

  标准精度：±0.1%(参见温度传感器类型、量程及测量误差表)
  热电偶冷端温度误差：±1℃
  温度漂移：基本误差/10℃
  响应时间：<10ms
  稳定时间：<3s
  负载变化影响：±0.1%（允许负载范围）
  隔离能力：输入-输出之间1.5KV,1min,50Hz
  工作环境温度：-20～＋70℃
  环境湿度范围：5～95％RH（无冷凝）
  机壳材质：PC（聚碳酸脂）材料
  防护等级：IP00/IP54（传感器防护等级决定）
  外形尺寸(见外形尺寸图)：Φ46×20（mm）
  安装:安装在标准的接线盒内
  整机重量：约30克(http://www.fx-sensor.com  010-51295202)

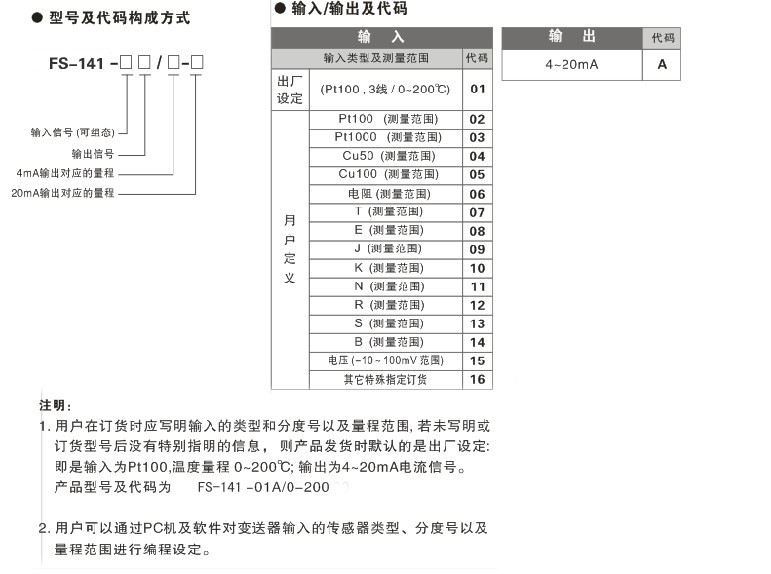

选型、订货代码(http://www.fx-sensor.com  010-51295202)

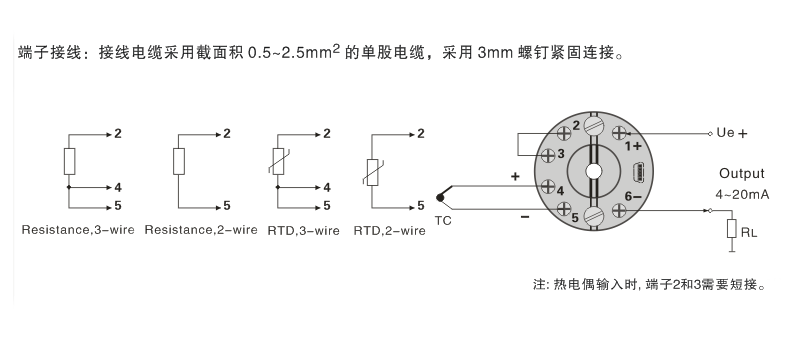

端子接线图(http://www.fx-sensor.com  010-51295202)
