FS-192热电阻二线制温度变送器(隔离型,电路功能模块化)

特性

• 双通道,二入二出。
• 适用于热电阻Pt100或Cu50输入。
• 隔离型二线制，4~20mA输出。
• 电路功能模块化。
• 带有输出信号零点和满度电位器。
• 高精度转换，线性化校正。
• 输入/输出之间电磁隔离。

概述(http://www.fx-sensor.com  010-51295202)

• 用于Pt100或Cu50热电阻输入，经隔离变送输出标准的直流电流信号4～20mA。
• 二线制方式(回路供电电源与信号输出为共同的二根导线)，输出电流与被测温度成线性，精度≤0.2%。一体化结构安装于温度传感器的接线盒内。

技术参数

• 输入(http://www.fx-sensor.com  010-51295202)
  输入类型：热电阻Pt100、Cu50
  温度量程范围：Pt100:-200~850℃
  Cu50:-50~150℃
  最小温度量程50℃
  引线电阻：≤10Ω
• 输出
  输出电流：4~20mA
  输出回路供电：12～30VDC
  最小工作电压：12VDC

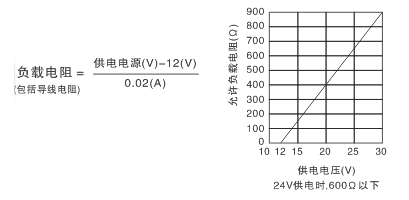

  负载电阻与供电电源的关系：

• 综合参数(http://www.fx-sensor.com  010-51295202)
  标准精度：±0.2%（参见选型表）
  温度漂移：基本误差/10℃
  热电阻引线补偿：±0.1%（0~10Ω）
  负载变化影响：±0.1%（允许负载范围）
  电源变化影响：±0.1%（12~30V）
  隔离能力：输入-输出之间1.5KV,1min,50Hz
  开机响应时间：<1s（10～90％）
  稳定时间：<10s
  工作环境温度：-20～＋70℃
  防护等级：IP00/IP54（传感器防护等级决定）
  重量：约10克

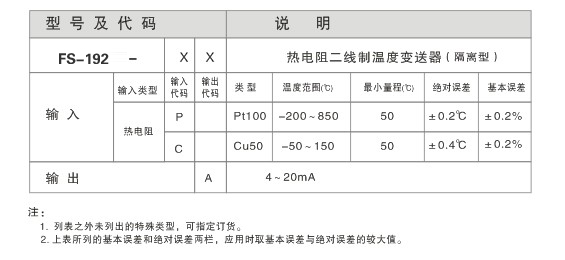

选型、订货代码(http://www.fx-sensor.com  010-51295202)

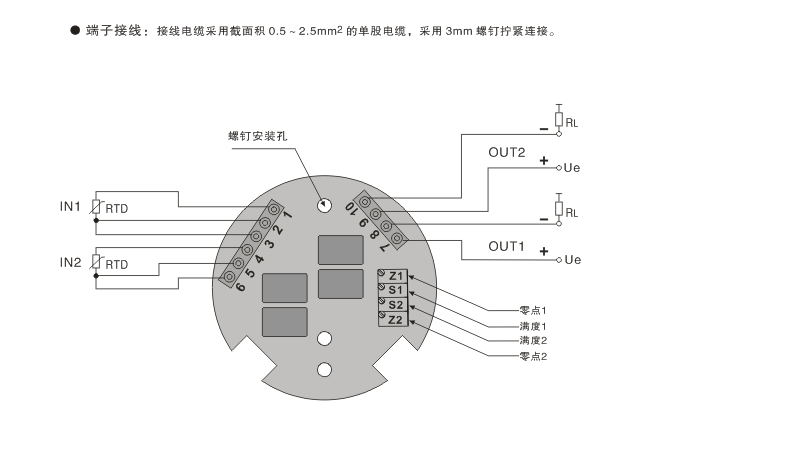

端子接线图(http://www.fx-sensor.com  010-51295202)
