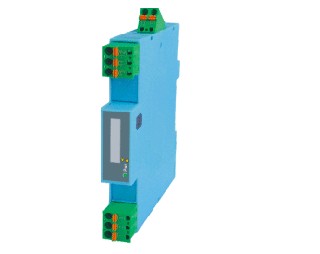

FS-201  热电偶输入,智能温度变送器 一入一出

特性

• 接受热电偶或毫伏信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。
• 是智能型的温度变送器,  有 USB 编程接口,  可以使用专用的编程电缆连接这个温度变送器和PC机, 通过软件在PC机上进行编程,  可以任意编程设定热电偶分度号和测量温度的量程范围。
• 单通道, 一路输入, 一路输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
• 可以与单元组合仪表及DCS、PLC 等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。

概述

• 适用于 K、E、S、B 等热电偶或毫伏信号输入。
• 智能，可设定分度号和量程范围。
• 隔离输出直流电流或电压信号。
• 独立的直流电源供电方式。

技术参数

• 供电电源
  供电电压范围：20～30VDC
  额定供电电压：24VDC
  电流消耗（24VDC供电时）：<30mA
• 输入
  (可以通过 PC 机及软件编程设定 )
  热电偶： K;E;S;B;R;T;N;W;J 等
  温度量程范围: 根据连接的传感器类型 (参见量程表)
  可选毫伏信号输入：－10～+100mV 范围
  最小毫伏量程：5mV
• 输出
  输出电流：4～20mA； 其它指定电流
  输出电压：1～5V；其它指定电压
  电流输出负载：4~20mA输出时, ≤350Ω(出厂默认),
                      另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
  电压输出负载：1~5V输出时,  ≥10KΩ
  报警指示：
  低于量程下限，仪表面板上 L 指示灯闪烁，Iout =3.5mA
  高于量程上限，仪表面板上 H 指示灯闪烁，Iout =22mA
• 综合通用参数
  标准精度：±0.1%(参见热电偶量程及测量误差表)
  冷端温度误差：±1℃
  冷端温度补偿范围：-15~+75℃ (补偿电阻已装在仪表内部)
  温度漂移：基本误差 /10℃
  响应时间：< 10ms
  补偿温度稳定时间：< 1min
  隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
  绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
  机壳材质：PC(聚碳酸脂)材料
  外形尺寸：16×116×110(mm)
  工作环境温度： -20～＋60℃

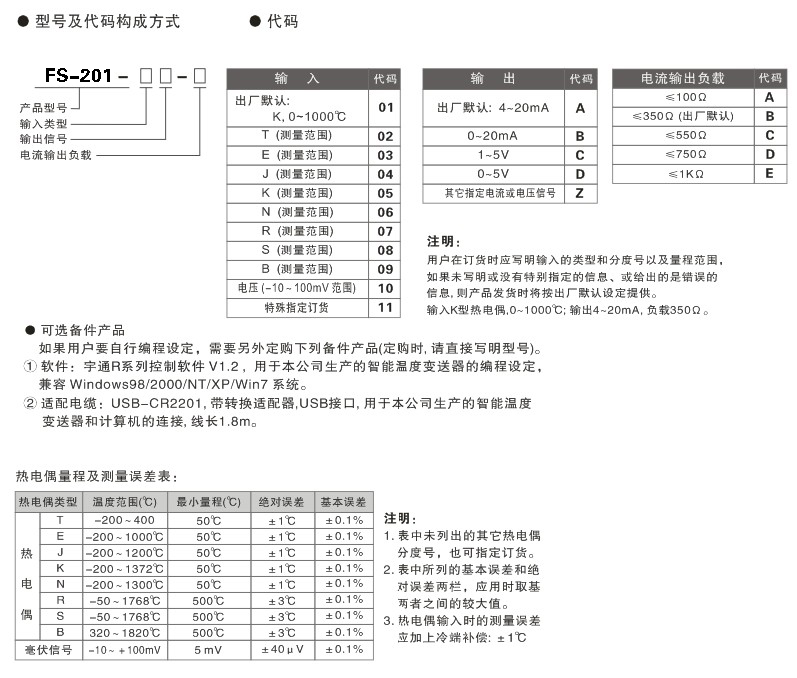

选型、订货代码(http://www.fx-sensor.com  010-51295202)

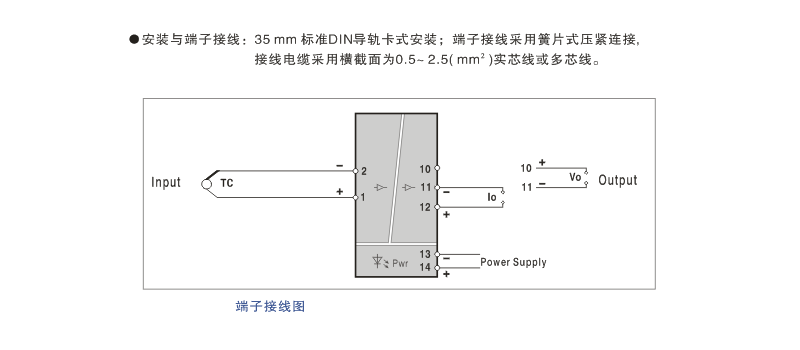

端子接线图(http://www.fx-sensor.com  010-51295202)
