RWG-40□□S热电偶输入,智能温度变送器一入一出

特性

• 单通道，一入一出。
• 适用于K、E、S、B等热电偶或毫伏信号输入。
• 智能,有USB接口,与PC机相连,可以任意编程设定输入类型和量程范围。
• 输出直流电流或电压信号。
• 高精度转换，线性化校正。
• 输入－输出－电源之间隔离。
• 带有工作电源指示灯。
• 模块化拔插式结构，可带电拔插。
• 标准的35mmDIN导轨卡式安装。

概述(http://www.fx-sensor.com  010-51295202)

• 热电偶或毫伏信号输入，经过隔离变送输出标准的直流信号至控制系统或其它单元组合仪表。
• 是智能型的温度变送器,有USB编程接口,可以用适配电缆连接到PC机,在PC机上通过软件编程设定输入类型和量程范围。
• 单通道,一路输入,一路输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
• 可以与单元组合仪表及DCS、PLC等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。

技术参数

• 供电电源
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗：<38mA（24VDC供电,20mA输出时）
  电源指示：通电时，LED电源指示灯亮
• 输入(http://www.fx-sensor.com  010-51295202)
  (可以通过PC机及软件编程设定)
  热电偶：K;E;S;B;R;T;N;W;J等
  温度量程范围:根据连接的传感器类型(参见量程表)
  冷端补偿：外置补偿电阻
  可选毫伏信号输入：－10～+100mV范围
  最小毫伏量程：5mV
• 输出(http://www.fx-sensor.com  010-51295202)
  输出电流：4～20mA；其它指定电流
  输出电压：1～5V；其它指定电压
  负载：电流4~20mA输出时,≤350Ω(出厂默认),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可选;
  电压1~5V输出时,≥10KΩ
  输出纹波：<10mVp-p
• 综合通用参数
  标准精度：±0.1%
  冷端补偿误差:±1℃
  温度补偿范围:-5～+60℃
  温度漂移：±0.015%/℃
  响应时间：<10ms
  补偿温度稳定时间：<1min
  隔离能力：输入-输出-电源之间1.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g

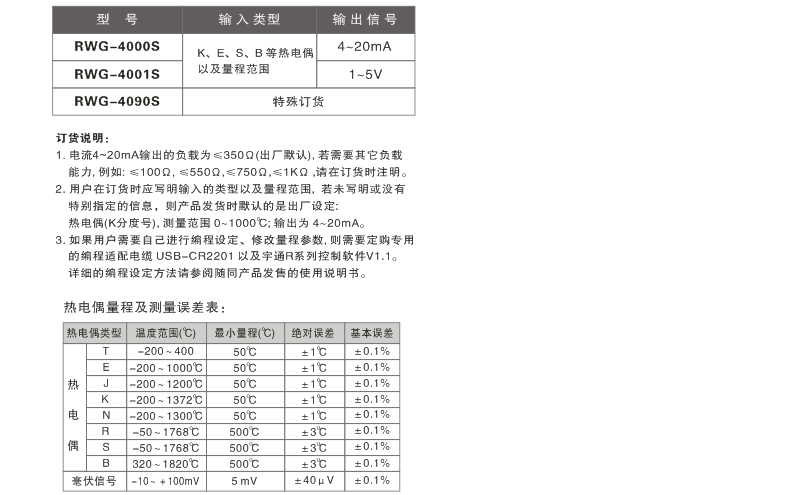

选型、订货代码(http://www.fx-sensor.com  010-51295202)

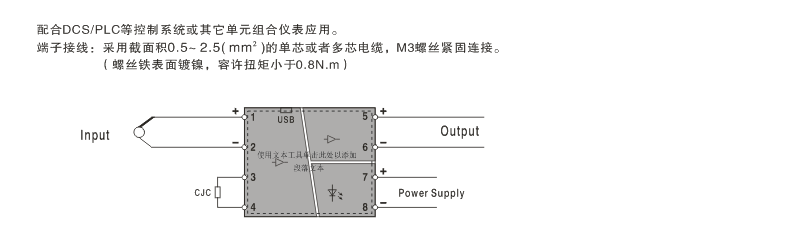

端子接线图(http://www.fx-sensor.com  010-51295202)
