RZG-500□SC高精度型无源隔离器一入一出二入二出

特性

• 直流电流信号4~20mA输入。
• 4~20mA隔离输出。
• 输入－输出之间隔离。
• 高精度，输出不受负载变化影响。
• 标准的35mmDIN导轨卡式安装。

概述(http://www.fx-sensor.com  010-51295202)

• 这是一种4~20mA电流信号输入，4~20mA电流信号输出的无源隔离器。使用时无需外接供电电源，其工作所需的能量来源于表示信号的电流。无源隔离器在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中可能的干扰。
• 高精度的无源隔离器，其中采用的磁功率补偿专利技术，大幅度的提高了无源隔离的负载能力和传输精度。
• 该无源隔离器的输入回路-输出回路之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
• 可以与单元组合仪表及DCS、PLC等系统配合使用。

技术参数

• 输入
  电流信号输入：4～20mA
  电压降：≤2.5V（20mA）
  过载电流：≤35mA
• 输出(http://www.fx-sensor.com  010-51295202)
  输出电流：4～20mA
  输出允许负载电阻：计算图示：

  输出负载电阻（RL）：计算式RL≤（Ui-Ud）÷0.02
  输出纹波：<10mVp-p
• 综合通用参数
  标准精度：±0.1%(负载为100Ω)
  温度漂移：±0.015%/℃
  响应时间：<10ms
  稳定时间：<1s
  隔离能力：输入-输出之间1.5KV,1min,50Hz
  绝缘电阻：输入-输出之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g

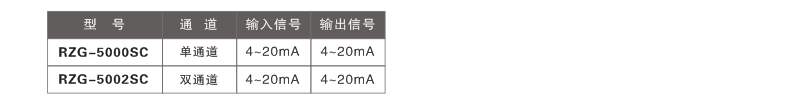

选型、订货代码(http://www.fx-sensor.com  010-51295202)

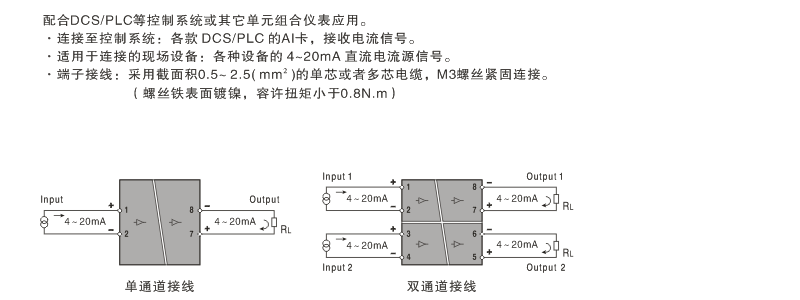

端子接线图(http://www.fx-sensor.com  010-51295202)
