RZG-3□□0S直流信号输入隔离器一入二出

特性

• 直流电流或电压信号输入。
• 隔离输出电流或电压信号。
• 一入二出的直流信号隔离器。
• 电源-输入－输出1-输出2之间隔离。
• 输出信号零点和满度可调整。
• 带有工作电源指示灯。
• 模块化拔插式结构，可带电拔插。
• 标准的35mmDIN导轨卡式安装。



概述(http://www.fx-sensor.com  010-51295202)

• 将现场各种设备的直流电流或电压信号经过隔离传送，输出直流电流或电压信号给控制系统或其它单元组合仪表，信号隔离能有效消除地回流，解决工业现场干扰及信号转换传输及匹配问题。
• 这是一入二出的直流信号输入隔离器。一路输入，两路通道隔离输出。该隔离器采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
• 可以与单元组合仪表及DCS、PLC等系统配合使用。



技术参数

• 供电电源
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗：<45mA（24VDC供电,20mA输出时）
  电源指示：通电时，LED电源指示灯亮
• 输入
  输入电流：4～20mA；其它指定电流
  输入电压：1～5V；其它指定电压
  输入阻抗：电流输入时24Ω；电压输入时：≥500KΩ
• 输出
  两路通道隔离输出
  输出电流：4～20mA；其它指定电流
  输出电压：1～5V；其它指定电压(http://www.fx-sensor.com  010-51295202)
  负载：电流4~20mA输出时,≤350Ω(出厂默认),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可选;
  电压1~5V输出时,≥10KΩ
  输出纹波：<10mVp-p
• 综合通用参数
  标准精度：±0.1%
  温度漂移：±0.015%/℃
  响应时间：<10ms
  稳定时间：<1s
  隔离能力：输入-输出-电源之间1.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g

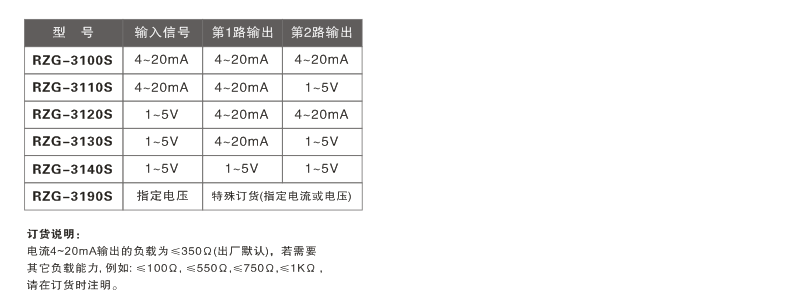

选型、订货代码(http://www.fx-sensor.com  010-51295202)

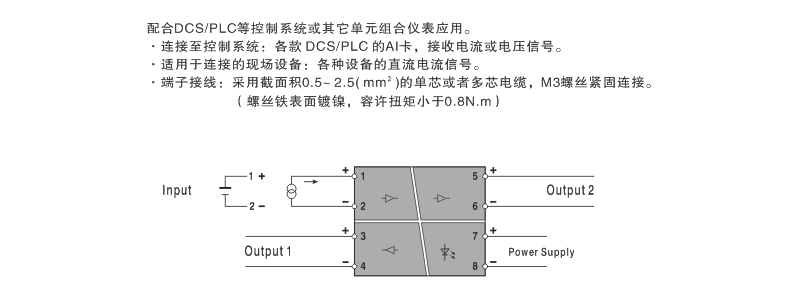

端子接线图(http://www.fx-sensor.com  010-51295202)
