RPA-110□S-Ex 变送器电流信号输入隔离安全栅一入一出


RPA-110S-Ex变送器电流信号输入隔离安全栅一入一出

特性

  • 给变送器提供配电电压≥16V
  • 420mA输入,隔离输出420mA15V
  • 单通道,一入一出。
  • 输入-输出-电源之间隔离。
  • 底座型拔插式结构。可带电拔插。
  • 小型模块电路,小体积、低耗能、低噪声。
  • 标准的35mmDIN导轨卡式安装。

概述(http://www.fx-sensor.com  010-51295202)

  • 给处于现场危险区域的变送器提供隔离的直流电源,并检测来自变送器的4~20mA电流信号,经过隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它单元组合仪表输出直流电流或电压信号。
  • 本隔离安全栅采用独立的直流电源供电方式,供电电源-输入-输出之间隔离。
  • 仪表主机与底座为拔插式结构,接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
  • 可以与DCSPLC等系统或其它仪表配套使用。

技术参数

  • 供电电源(http://www.fx-sensor.com  010-51295202)
    供电电压范围:20~30VDC
    额定供电电压:24VDC
    电流消耗:<45mA24VDC供电,20mA输出时)
    电源指示:通电时,LED电源指示灯亮
  • 输入
    输入信号:变送器电流信号420mA
    输入阻抗:24Ω
    给变送器的配电电压:≥16V
    最大输入电流:约24mA
  • 输出
    输出电流:420mA;其它指定电流
    输出电压:15V;其它指定电压(http://www.fx-sensor.com  010-51295202)
    负载:电流4~20mA输出时,≤350Ω(出厂默认),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可选;
    电压1~5V输出时,≥10KΩ
    输出纹波:<10mVp-p
  • 综合主要技术参数
    温度漂移:±0.015%/
    响应时间:<10ms
    稳定时间:<1s
    隔离能力:输入-输出-电源之间2.5KV,1min,50Hz
    绝缘电阻:输入-输出-电源之间≥100MΩ/500VDC
    工作环境温度:-20~+60
    储存环境温度:-40~+80
    环境湿度范围:5~95%(无冷疑)
    外形尺寸:厚25×80×80mm
    整机重量:约85g
  • 安全防爆认证参数
    防爆等级标志:[ExiaGa]IIC
    安全认证参数:Um=250VAC/DCUo=24VIo=127mA
    Po=0.8WLo=2.4mHCo=0.12μF(http://www.fx-sensor.com  010-51295202)

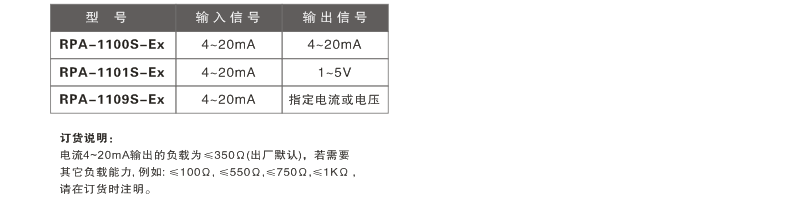

选型、订货代码(http://www.fx-sensor.com  010-51295202)

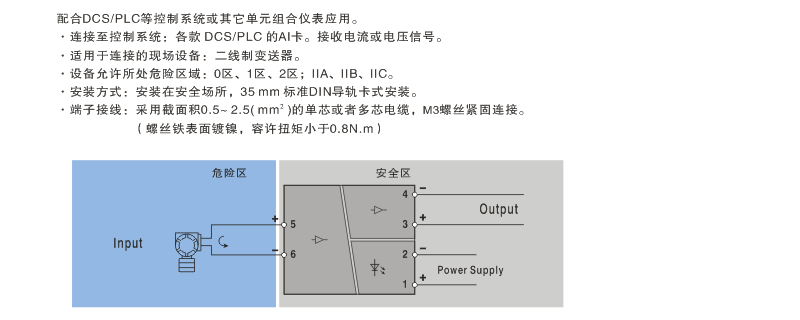

端子接线图(http://www.fx-sensor.com  010-51295202)
