RGK-1□00S-Ex开关量输入隔离安全栅一入一出

特性

• 触点开关输入。
• 接近开关输入（符合NAMUR/DIN19234标准）。
• 继电器转换触点输出。
• 带有输出状态指示灯。
• 单通道，一入一出。
• 底座型拔插式结构。可带电拔插。
• 小型模块电路,小体积、低耗能、低噪声。
• 标准的35mmDIN导轨卡式安装。

概述

• 接收来自危险区域的开关或接近开关信号，通过安全栅隔离，以继电器触点输出方式传送至安全区的控制系统或其它组合仪表。(http://www.fx-sensor.com  010-51295202)
• 采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。

技术参数

• 供电电源
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗（24VDC供电时）：<25mA
• 输入(http://www.fx-sensor.com  010-51295202)
  输入开关类型：开关；NAMUR型接近开关
  供电电压：8V（开路状态）;
  短路电流：约8mA
  开关阀值：约1.5mA;
  回滞：0.2~0.4mA
• 输出
  继电器触点：单刀转换继电器
  触点特性：24VDC，2A
  负载类型：电阻性负载
  响应时间：≤10ms
• 输入/输出特性
  ◎现场开关闭合或输入回路>1.7mA时,继电器触点输出被激励：
  面板上输出指示灯亮。(http://www.fx-sensor.com  010-51295202)
  ☆现场开关断开或输入回路电流<1.5mA，继电器触点输出不激励:
  面板上输出指示灯亮。
  LED指示触点状态：
  “NO”常开灯亮：继电器触点处于闭合状态
  “NC”常闭灯亮：继电器触点处于断开状态
• 综合主要技术参数
  隔离能力：输入-输出-电源之间2.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g
• 安全防爆认证参数
  防爆等级标志：[ExiaGa]IIC
  安全认证参数：Um=250VAC/DCUo=11VDCIo=15mA
  Po=41.25mWLo=10mHCo=1.4μF

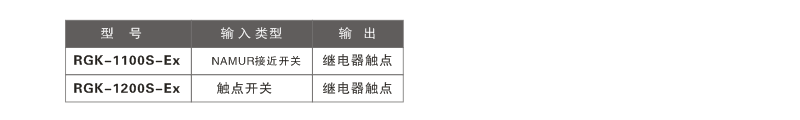

选型、订货代码(http://www.fx-sensor.com  010-51295202)

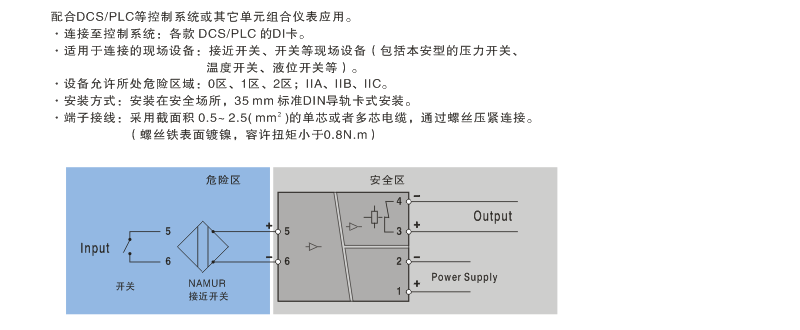

端子接线图(http://www.fx-sensor.com  010-51295202)
