RPA-12□□S-Ex直流信号输出隔离安全栅一入一出



特性

• 安全侧直流信号输入。
• 向危险侧输出隔离的直流信号。
• 适合用于驱动现场电气转换器、阀门定位器等本安设备。
• 单通道，一入一出。
• 输入－输出－电源之间隔离。
• 带有工作电源指示灯。
• 底座型拔插式结构。可带电拔插。
• 小型模块电路,小体积、低耗能、低噪声。
• 标准的35mmDIN导轨卡式安装。

概述(http://www.fx-sensor.com  010-51295202)

• 接受来自处于安全区的DCS/PLC系统或其它操作器的直流信号，经安全栅隔离传送，输出标准的直流信号4～20mA(或1~5V),驱动处于危险现场的电气转换器、阀门定位器、显示设备等本安仪表。
• 采用独立的直流电源供电，供电电源-输入-输出之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。



技术参数

• 供电电源
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗：<25mA（24VDC供电,20mA输出时）
  电源指示：通电时，LED电源指示灯亮
• 输入
  输入电流信号：4～20mA
  输入电压信号：1~5V
  输入阻抗：电流输入时:24Ω;电压输入时:>500KΩ
• 输出
  输出电流信号：4～20mA
  输出电压信号：1~5VDC
  负载：电流4~20mA输出时,≤350Ω(出厂默认),另有≤550Ω,≤750Ω,≤1KΩ可选;
  电压1~5V输出时,≥10KΩ(http://www.fx-sensor.com  010-51295202)
  输出纹波：<10mVp-p
• 综合主要技术参数
  标准精度：±0.1%
  温度漂移：±0.015%/℃
  响应时间：<10ms
  稳定时间：<1s
  隔离能力：输入-输出-电源之间2.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g
• 安全防爆认证参数
  防爆等级标志：[ExiaGa]IIC
  安全认证参数：Um=250VAC/DCUo=24VDCIo=102mA
  Po=0.61WLo=2.2mHCo=0.08μF

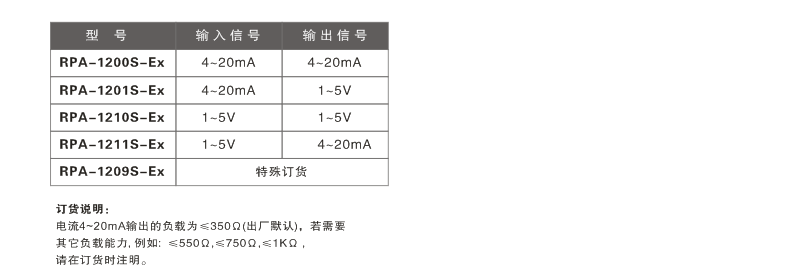

选型、订货代码(http://www.fx-sensor.com  010-51295202)

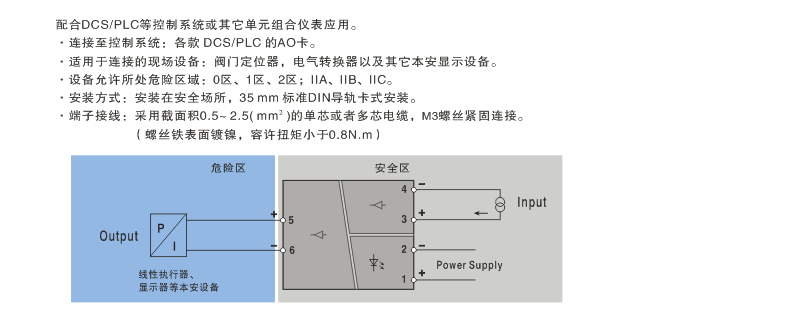

端子接线图
