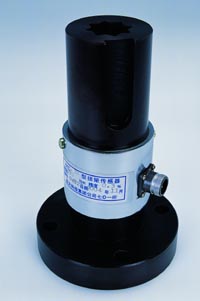

FN-105 静态扭矩传感器

FN-105 静态扭矩传感器

· 电阻应变式原理,精度高,性能稳定可靠,大量程扭矩测量,安装使用方便。
·
静态扭矩测量。一端为键(或内四方键)连接,一端为法兰盘连接。 (http://www.fx-sensor.com  010-51295202)



测量范围

FN-105

0100,200,300,500,1000

Nm





   输出灵敏度

1.02.0

mV/V



   直线度L

±0.1; ±0.3; ±0.5

%F.S



   滞后H

±0.1; ±0.3; ±0.5

%F.S



   重复性R

±0.1; ±0.3; ±0.5

%F.S



   工作温度

-10+60



   温度补偿范围

室温~+60



   零点温度影响

±0.1

%F.S/10



   激励电压

1218

VDC



   绝缘电阻

2000

MΩ/100VDC



   输入电阻

700±10/350±10

Ω



   输出电阻

700±5/350±5

Ω



   零点输出

0±1

%F.S



   安全过负荷率

120

%F.S















  连接方式

插头座号

导线颜色

  输入(电源)正端

1

  输出信号正端

2

  输出信号负端

3

  输入(电源)负端

4

  若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。
