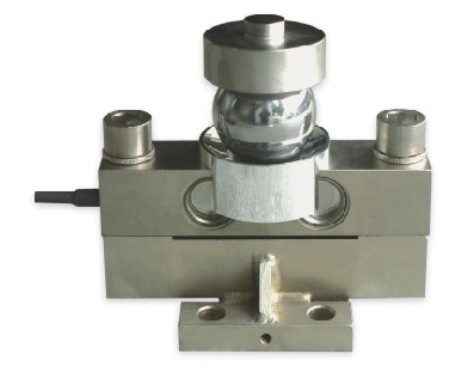

FW-101 桥式称重传感器
量程范围 ：10t、20t、25t、30t
功能特点：传感器弹性体采用合金钢材质；胶密封或焊接密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66 & IP68。
应用范围： 广泛应用于汽车衡、轨道衡等各种称重测力设备。
|
技术指标明细: (http://www.fx-sensor.com 010-51295202) |
||
|
准确度等级 : C2 / C3 |
灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011 |
|
|
综合误差(%F.S) : ±0.03 / ±0.02 |
零点温度影响(%F.S/10℃) : ±0.029 / ±0.019 |
|
|
灵敏度(mv/v) : 2.0±0.002 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.023 / ±0.016 |
使用温度范围(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±1.5 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 700±10 |
安全过载范围 (%F.S) : 120 |
|
|
输入阻抗(Ω) : 700±5 |
极限过载范围 (%F.S) : 150 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP66 / IP68 |
|

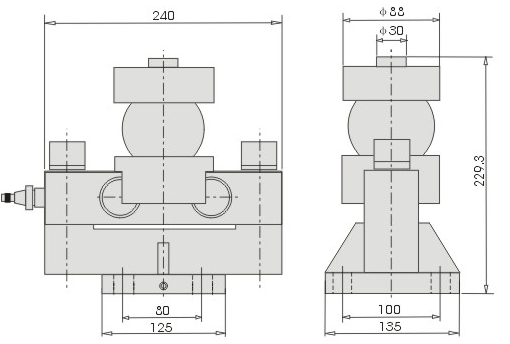

安装尺寸规格图 (单位mm)：
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×12000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
