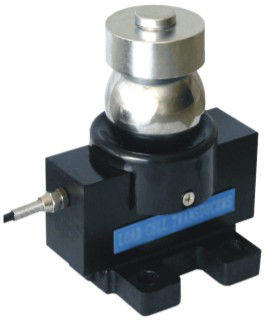

FW-103 桥式称重传感器

FW-103 桥式称重传感器

量程范围 10t20t25t30t

功能特点:传感器弹性体采用合金钢材质;胶密封或焊接密封处理 ,表面镀镍,防水,防腐蚀,防护等级达到IP66 & IP68(http://www.fx-sensor.com  010-51295202)
应用范围: 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。



技术指标明细:

准确度等级 : C2 /  C3



灵敏度温度影响(%F.S/10): ±0.017 / ±0.011

综合误差(%F.S) : ±0.03 / ±0.02



零点温度影响(%F.S/10) : ±0.029 / ±0.019

灵敏度(mv/v) : 2.0±0.002



温度补偿范围( ) : -10+40

蠕变(%F.S/30min) : ±0.02 / ±0.016



使用温度影响( ) : -30+70

零点输出(%F.S) : ±1.5



激励电压(V: 912DC

输入阻抗(Ω) : 700±10



安全过载范围 (%F.S) : 150

输入阻抗(Ω) : 700±5



极限过载范围 (%F.S) : 200

绝缘电阻(MΩ) : 5000(100VDC)



防护等级 : IP68

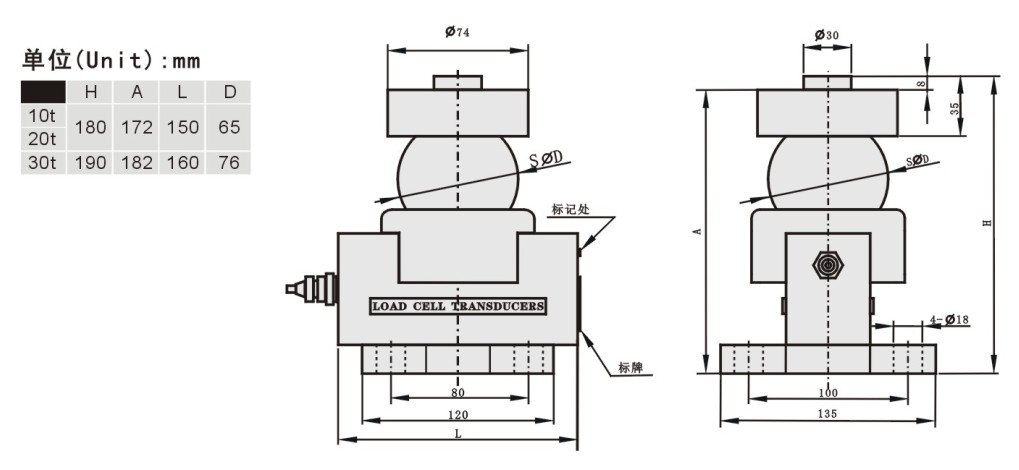

安装尺寸规格图 (单位mm)



接线方式:

红线: 输入 ( ) 111 绿线: 输出 ( )
黑线: 输入 ( ) 111 白线: 输出 ( )

备注:采用四芯屏蔽电缆,规格:φ5×12000mm,如有特殊需要,可根据客户要求提供!

受力示意图: (http://www.fx-sensor.com  010-51295202)
