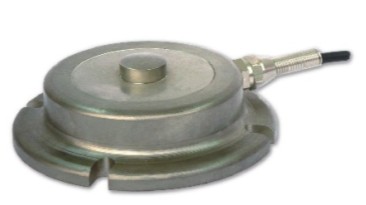

FW-201 轮辐式称重传感器
量程范围 ：1t、2t、3T、5t、10t、20t、25t、
功能特点：传感器弹性体采用合金钢或者不锈钢材质；胶密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : C1 / C2 |
灵敏度温度影响(%F.S/10℃): ±0.028 / ±0.017 |
|
|
综合误差(%F.S) : ±0.05 / ±0.03 |
零点温度影响(%F.S/10℃) : ±0.047 / ±0.029 |
|
|
灵敏度(mv/v) : 2.0±0.01 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.038 / ±0.023 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±1.0 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 700±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 700±5 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP66 |
|

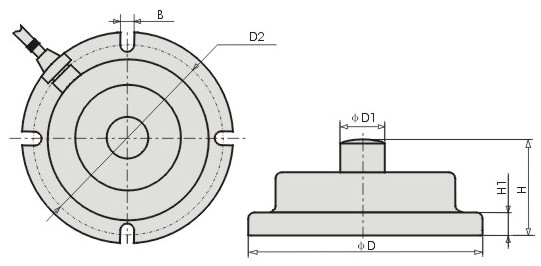

安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（t) |
D |
D1 |
D2 |
H |
H1 |
B |
|
1 |
115 |
20 |
99 |
36 |
8 |
8.4 |
|
2 |
120 |
20 |
104 |
38 |
8 |
8.4 |
|
3--5 |
128 |
20 |
114 |
38 |
8 |
8.4 |
|
10 |
158 |
40 |
140 |
63 |
15 |
10.4 |
|
15 |
194 |
42 |
170 |
68 |
20 |
10.4 |
|
20 |
220 |
44 |
196 |
73 |
22 |
12.4 |
|
30 |
230 |
48 |
206 |
78 |
25 |
12.4 |
|
50 |
264 |
52 |
240 |
90 |
30 |
12.4 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
