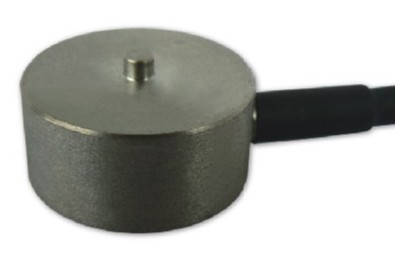

FW-205 圆板式称重传感器
量程范围 ：5kg、10kg、20kg、50kg、100kg、200kg、500kg
功能特点：传感器弹性体采用合金钢或者铝合金材质；胶密封处理 ，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : |
灵敏度温度影响(%F.S/10℃): ±0.5 |
|
|
综合误差(%F.S) : ±0.2 |
零点温度影响(%F.S/10℃) : ±0.5 |
|
|
灵敏度(mv/v) : 1.0±0.1 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.1 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±10 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±10 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥1000(100VDC) |
防护等级 : IP66 |
|
安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
|
A |
10 |
11 |
11 |
11 |
11 |
11 |
15 |
|
B |
8 |
9 |
9 |
9 |
9 |
9 |
12 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ3×2000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
FW-205 圆板式称重传感器
量程范围 ：5kg、10kg、20kg、50kg、100kg、200kg、500kg
功能特点：传感器弹性体采用合金钢或者铝合金材质；胶密封处理 ，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : |
灵敏度温度影响(%F.S/10℃): ±0.5 |
|
|
综合误差(%F.S) : ±0.2 |
零点温度影响(%F.S/10℃) : ±0.5 |
|
|
灵敏度(mv/v) : 1.0±0.1 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.1 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±10 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±10 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥1000(100VDC) |
防护等级 : IP66 |
|
安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
|
A |
10 |
11 |
11 |
11 |
11 |
11 |
15 |
|
B |
8 |
9 |
9 |
9 |
9 |
9 |
12 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ3×2000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
FW-205 圆板式称重传感器
量程范围 ：5kg、10kg、20kg、50kg、100kg、200kg、500kg
功能特点：传感器弹性体采用合金钢或者铝合金材质；胶密封处理 ，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : |
灵敏度温度影响(%F.S/10℃): ±0.5 |
|
|
综合误差(%F.S) : ±0.2 |
零点温度影响(%F.S/10℃) : ±0.5 |
|
|
灵敏度(mv/v) : 1.0±0.1 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.1 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±10 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±10 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥1000(100VDC) |
防护等级 : IP66 |
|
安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
|
A |
10 |
11 |
11 |
11 |
11 |
11 |
15 |
|
B |
8 |
9 |
9 |
9 |
9 |
9 |
12 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ3×2000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
FW-205 圆板式称重传感器
量程范围 ：5kg、10kg、20kg、50kg、100kg、200kg、500kg
功能特点：传感器弹性体采用合金钢或者铝合金材质；胶密封处理 ，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : |
灵敏度温度影响(%F.S/10℃): ±0.5 |
|
|
综合误差(%F.S) : ±0.2 |
零点温度影响(%F.S/10℃) : ±0.5 |
|
|
灵敏度(mv/v) : 1.0±0.1 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.1 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±10 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±10 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥1000(100VDC) |
防护等级 : IP66 |
|
安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
|
A |
10 |
11 |
11 |
11 |
11 |
11 |
15 |
|
B |
8 |
9 |
9 |
9 |
9 |
9 |
12 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ3×2000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
FW-205 圆板式称重传感器
量程范围 ：5kg、10kg、20kg、50kg、100kg、200kg、500kg
功能特点：传感器弹性体采用合金钢或者铝合金材质；胶密封处理 ，防护等级达到IP66。
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : |
灵敏度温度影响(%F.S/10℃): ±0.5 |
|
|
综合误差(%F.S) : ±0.2 |
零点温度影响(%F.S/10℃) : ±0.5 |
|
|
灵敏度(mv/v) : 1.0±0.1 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.1 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±10 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±10 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥1000(100VDC) |
防护等级 : IP66 |
|
安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
|
A |
10 |
11 |
11 |
11 |
11 |
11 |
15 |
|
B |
8 |
9 |
9 |
9 |
9 |
9 |
12 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ3×2000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
