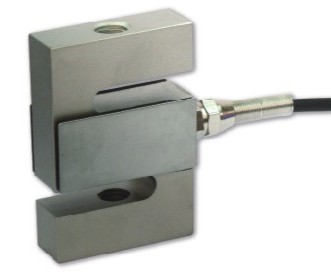

FW-301 S型称重传感器

FW-301 S型称重传感器

量程范围 100kg150kg200kg250kg300kg500kg1000kg2000kg5000kg

功能特点:传感器弹性体采用合金钢或者不锈钢材质;胶密封处理 ,表面镀镍,防水,防腐蚀,防护等级达到IP66
应用范围: 广泛应用于电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备。

技术指标明细:

精度等级 : C2 /  C3



灵敏度温度影响(%F.S/10): ±0.017 / ±0.011

综合误差(%F.S) : ±0.03 / ±0.02



零点温度影响(%F.S/10) : ±0.023 / ±0.015

灵敏度(mv/v) : 20±0.004



温度补偿范围( ) : -10+40

蠕变(%F.S/30min) : ±0.024 / ±0.016



使用温度影响( ) : -20+55

零点输出(%F.S) : ±1.0



激励电压(V: 912DC

输入阻抗(Ω) : 350±5



安全过载范围 (%F.S) : 150

输入阻抗(Ω) : 350±3



极限过载范围 (%F.S) : 200

绝缘电阻(MΩ) : 5000(100VDC)



防护等级 : IP66

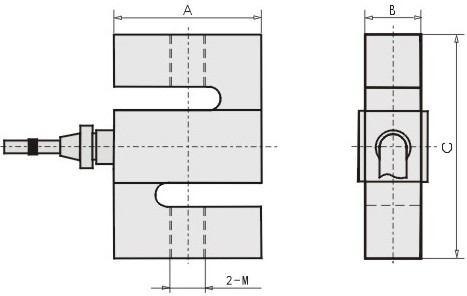

安装尺寸规格图 (单位mm)(http://www.fx-sensor.com  010-51295202)

量程(kg

B

C

A

M

10--50

50.8

12.7

64

M8

100--500

50.8

19

76

M12

1000

50.8

25.4

76

M12

2000--5000

76.2

25.4

108

M18X1.5

接线方式:

红线: 输入 ( ) 111 绿线: 输出 ( )
黑线: 输入 ( ) 111 白线: 输出 ( )

备注:采用四芯屏蔽电缆,规格:φ5×3000mm,如有特殊需要,可根据客户要求提供!



受力示意图: (http://www.fx-sensor.com  010-51295202)



量程范围 :100kg、150kg、200kg、250kg、300kg、500kg、1000kg、2000kg、5000kg 功能特点:传感器弹性体采用合金钢或者不锈钢材质;胶密封处理 ,表面镀镍,防水,防腐蚀,防护等级达到IP66。 应用范围: 广泛应用于电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备。
