FL-405 投入式液位变送器(液体静压式,用于普通液体)
l 特点
采用先进电路处理技术,性能稳定、高灵敏度;多种量程,最大可测
l 应用
工业现场液位测量与控制、城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
l 技术参数
测量形式及范围 |
0~1~200mH2O |
允许过载 |
2倍满量程压力 (http://www.fx-sensor.com 010-51295202) |
工作温度 |
-20~ |
温度补偿 |
-10~ |
存储温度 |
-40~ |
准确度(包含非线性、重复性、迟滞) |
0.2%FS(典型) 0.5%FS(最大) |
稳定性误差 |
0.2%FS(典型), 0.5%FS(最大) |
温漂系数 |
0.01%FS(典型,量程不小于5mH2O) |
输出信号 |
(4~20)mA(二/三线制)、(0~10/20)mA |
供电电源 |
15~36 VDC(标定电压24VDC) |
负载(Ω) |
电流输出型<(U-15V)/ |
外壳材料 |
不锈钢 |
O型圈 |
氟橡胶 |
膜片 |
|
电缆 |
专用防水透气电缆 |
防护等级 |
IP68(压力传感器部分),IP65(接线盒变送器部分) |
l 安装使用
在敞口的容器中测量静态液位时,把液位变送器直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。在流动的液体中测量液位时,因介质波动较大,可以在液体中插入一根Φ

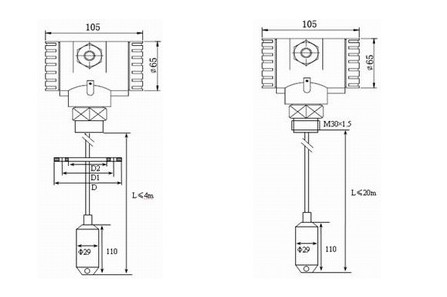

静态下液位测量 动态下液位测量
l 产品选型
FL-405-口E口A口C口D口投入式液位变送器(液体静压式,用于普通液体) |
||||||
FL-405 |
投入式液位变送器 (注明量程范围)(http://www.fx-sensor.com 010-51295202) |
|||||
|
口 |
结构形式 |
||||
|
1、一体式不带接线盒 2、分体式带接线盒 |
|||||
E口 |
输出信号 |
|||||
|
1、(0~5)VDC 2、二线制(4~20)mA(默认) 3、(0~10)mA |
|||||
A口 |
准确度 |
|||||
|
1、0.2 2、0.5 |
|||||
C口 |
探头类型 |
|||||
|
1、默认为标准型(非防腐型 ) 2、防腐型 |
|||||
D口 |
显示方式(仅限于分体式带接线盒类型) |
|||||
|
1、无显示(默认) |
选型说明:
·注明测量范围(液位高度),对于一些特殊介质,注明介质的密度。
·选型时,应注意被测介质与产品接触的材料相兼容,对于特殊介质,可订制。
·产品安装于多雷雨地区时,订货时应注明“防雷”,建议用户在现场安装防雷击保护装置,并确信品及电源接地。 (http://www.fx-sensor.com 010-51295202)
·关于导气电缆长度的选取:一般比实际液位高度长1~
