产品——介绍

FL-406投入式液位变送器（气体导压式，用于高温、腐蚀性液体、污水等）的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温、腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。

FL-406 投入式液位变送器(气体导压式，用于高温、腐蚀性液体污水等)

FL-406投入式液位变送器（气体导压式，用于高温、腐蚀性液体、污水等）的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温、腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。

FL-406液位变送器选用FP-100型压力变送器为压力测量部件，由集气筒采集到液位压力信号，传送给压力变送器，将压力信号转换为液位信号输出。

压力变送器与液位关系为： P=0.0098ρH+Pc

式中：P 压强MPa; ρ 液体密度（g/cm3）;H 液面深度（m）;Pc 液面压力（常压为0）

主要特点:

l 传感器不接触被测介质，可靠性高

l 独特的转换电路，性能稳定

l 过电压反极性保护

l 零位满度现场可调节

l 稳定性好，优于0.2%FS/年

主要技术参数: (http://www.fx-sensor.com 010-51295202)

量程（米）	0—1.......50m
输出	4—20mA（1-5V）二线；0—10mA（0—5V）三线等；
精度	0.5%
非线性、重复性、迟滞（%F·S）	0.3
零点及灵敏度温度漂移（%/℃F·S)	≤0.03 　≤0.05
零点漂移（%/F·S4h）	≤0.3 　≤0.5
长期稳定性（%F·S/年）	0.2 　0.3
工作电压（V）	+24标定（+18～+36）
补偿温度（℃）	0～70
工作温度（℃）	-20℃～250
过载能力（%）	300 (http://www.fx-sensor.com 010-51295202)
寿命	>1×10⁸压力循环（25℃）
频响（Hz）	>1000
测量介质	高温液体、腐蚀性液体、污水等
膜片材料	316L不锈钢
防护等级	IP67
壳体材料	1Cr18Ni9Ti
接口	投入分体式

产品类型: (http://www.fx-sensor.com 010-51295202)

l FL-406-A螺纹式导压型液位变送器

l FL-406-B法兰式导压型液位变送器

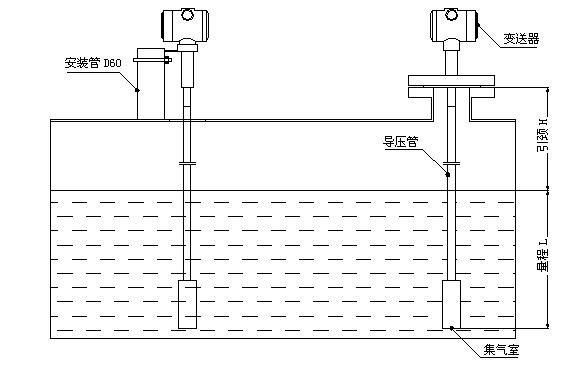

产品尺寸：

产品选型

FL-406	投入式液位变送器（用于高温、腐蚀性液体、污水等）
	代号	量程范围 (http://www.fx-sensor.com 010-51295202)
	X	0~1m…50mH₂O
		代号	精度等级
		Ⅱ	0.3
		Ⅲ	0.5
			代号	输出信号
			E	4~20mADC
			K1	0~10mADC
			K2	0~5VDC
			K3	用户注明(http://www.fx-sensor.com 010-51295202)
				代号	插入杆长度
				Lm	单位米
					代号	选型
					M1	线性指示表
					M2	LCD数字显示表
					i	本安型iaIICT6
					Z3	智能三按健型
					Z4	HART型
						代号	过程连接形式
						B2	螺纹安装
						B3	法兰
						Y	用户约定
FL-406 X(0-5m) Ⅲ E Lm(7m) iZ4 B2 选型举例
