FPC-12系列硅压阻式压力芯体是采用了FPC-10的制造技术，为原来使用外径为15.8mm的芯体用户而设计。

FPC-12系列OEM硅压阻式压力芯体

特 点

 进口压力芯片    高性能、全固态、高可靠性     18个月质保期

概 述

FPC-12系列硅压阻式压力芯体是采用了FPC-10的制造技术，为原来使用外径为15.8mm的芯体用户而设计。

技术性能

电桥电阻                3KΩ～6KΩ

供电电源                恒流1.5mA、恒压10V

使用温度                -40℃～125℃

补偿范围                 -10℃～70℃

壳体和膜片              不锈钢316L

精    度                 0.25%FS（典型）

零    点                ±2mV

满 量 程                 ≥100mV（1.5mA供电）

零点温漂                 0.02%FS/℃

灵敏度温漂                0.02%FS/℃

绝    缘                  100MΩ/250VDC

密 封 圈                  丁晴或氟橡胶

长时间稳定性              0.2%FS/年

充    油                  硅油、橄榄油、氟油

响应时间                  ≤1ms（上升到90%FS）

振    动                  20g/（20～5000Hz）

耐用性周期                100×106%FS

量程选择

G 表压（通气式表压，以当前大气压为零点）            单位：MPa

量 程       -        -     -        -      0.1-0     0.1

过 载%      -        -       -        -     200      200

量 程      0.25     0.4     0.6      1.0    1.6      2.5

过 载%      200      200     200      200    200      200



A 绝压（真空为零点）                               单位：MPa

量 程     0.1    0.25    0.4    0.6     1.0     1.6

过 载%    200    200     200    200     200     200











S 密封式表压（校准大气压为零点）                   单位：MPa

量 程       1.0     1.6    2.5    6    10    25    -    -   -

过 载%      200     200    200    200  200   150  -    -   -

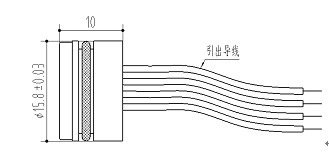

外形结构
