FPC-20型压力温度一体化芯体是在FPC-10基础上，内置铂电阻，实现了压力，温度的同步测量，满足同时测量压力、温度或对传感器进行进一步温度补偿的需要。

FPC-20型压力温度一体化芯体

特点

 进口压力芯片            全316L隔离膜片结构

 压力，温度同步测量       18个月质保期

概述

FPC-20型压力温度一体化芯体是在FPC-10基础上，内置铂电阻，实现了压力，温度的同步测量，满足同时测量压力、温度或对传感器进行进一步温度补偿的需要。

技术性能

电桥电阻                3KΩ～6KΩ

供电电源                恒流1.5mA、恒压10V

使用温度                -40℃～125℃

补偿范围                -10℃～70℃

壳体和膜片              不锈钢316L

精  度                  0.25%FS（典型）

零  点                  ±2mV

满量程                  ≥100mV（1.5mA供电）

零点温漂                0.02%FS/℃

灵敏度温漂              0.02%FS/℃

绝  缘                  100MΩ/250VDC

密封圈                  丁晴或氟化橡胶

长时间稳定性            0.2 %FS/年

充  油                  硅油、橄榄油、氟油

响应时间                ≤1ms（上升到90%FS）

振  动                  20g/（20～5000Hz）

耐用性周期              100×106%FS

压力范围：              -0.1～0、0～0.02…100MPa

温度范围：              -50～125℃

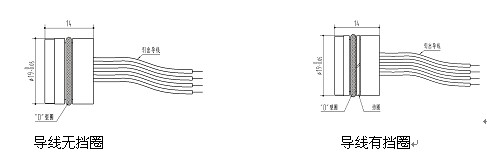

外形结构

导线无挡圈                                  导线有挡圈



(http://www.fx-sensor.com 010-51295202)
