FPC-404 精巧型差压变送器


FPC-404 精巧型差压变送器

 FPC-404 精巧型差压变送器是一种长寿命的工业级变送器，变送器的核心器件采用高性能进口压力传感器，经过精密的结构设计、合理的温度补偿，然后以线性扩大电路、V/I转换全密封焊接工艺制造出标准的(4～20)mA电流信号或标准电压信号。产品采用铝合金外壳或塑壳封装，外形精巧、美观、耐用，方便安装，可广泛应用于医疗、洁净室、实验室、电厂、空调等环境中的差压测量领域。



l  主要特点 (http://www.fx-sensor.com 010-51295202)

外形精巧，安装方便，采用阻燃壳体保护；阻尼滤波设计使它受动压的影响小；可同时用于差压、压力、负压测量；可带低功耗、宽温区的LCD显示表，其零位、满度均现场可调；高过载和高静压设计，多种量程，输出信号、电气连接和压力接口均采用标准化设计。



l  性能参数：

FPC-404

技术参数

工作电源

15～36 VDC（标定电压24VDC） (http://www.fx-sensor.com 010-51295202)

测量介质

不导电、非腐蚀性气体

测量形式及范围

负压、表压、差压：(-100KPa)-(-100Pa)-0~100Pa-200KPa

零点与量程

零点、量程可调节

过载能力

量程的2-3倍

长期稳定性

小于0.3%FS/年

输出信号

(4～20)mA（二/三/四线制）、（0～10）mA、（0～5）V、（1～5）V

精度等级

0.25  0.5  (http://www.fx-sensor.com 010-51295202)

工作温度

-30～70℃  ;补偿温度：-20～70 ℃

过程连接

A、 Φ8宝塔嘴（内孔Φ3mm）

B、用户约定

防护等级

IP65


















l  产品选型表：

FPC-404口E口A口C口精巧型差压变送器

FPC-404

精巧型差压变送器  (http://www.fx-sensor.com 010-51295202)



口

1、无显示  2、0～100%线性指示  3、LCD数字显示(液晶)  4、LCD数字0～100%显示（液晶）  5、LED数码管显示



E口

输出信号：1、二线制(4～20)mA  2、(0～5)VDC  3、(0～10)mA  4、其它注明



A口

精度：1、0.25  2、0.5



C口

过程连接方式：1、宝塔嘴接口型（默认） 2、其它注明

l






安装 ：

  1. 测干净气体时，可任意安装。 (http://www.fx-sensor.com 010-51295202)
  2. 测潮湿、脏气体时，引压接口必需垂直于地面安装。
  3. 变送器固定使用变送器自带的两个固定孔。
  4. 压力连接：螺纹适用于硬管道连接，Ø8倒刺接口适用于软管连接。

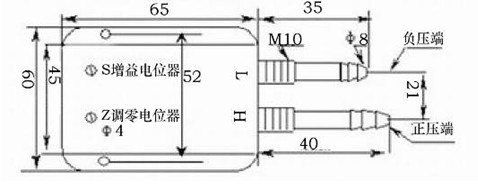

l  外形图片及尺寸：（请参见下图）
