FPL-101 标准型钛硅-蓝宝石表压传感器OEM件


FPL-101 标准型钛硅-蓝宝石表压传感器OEM件





      蓝宝石由单晶绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），对温度变化不敏感，即使在高温条件下，也有着很好的工作特性；蓝宝石的抗辐射特性 强；另外，硅-蓝宝石半导体敏感元件，无p-n漂移，因此，可应用于各种复杂环境场合。

     传感器由双膜片构成：钛合金感压膜片和钛合金测量膜片。蓝宝石上异质外延硅应变敏感电路膜片，被熔焊在钛合金测量膜片上。被测压力传送到测量膜片上。在压力的作用下，钛合金测量膜片产生微应形变，该形变使电桥输出会发生变化，变化的幅值与被测压力成正比。电桥电路将电桥的失衡信号，转换为电压信号输出。





◆压力测量范围宽（4kPa～260MPa）
◆温度测量范围宽（-65℃～+150℃）

◆品种齐全（表压、绝压、负压）
◆高精度，高稳定性
◆重量轻，性价比高
◆抗振动、耐腐蚀

◆抗辐射性极强

◆航空、航天领域
◆航海及造船行业
◆石油、化工行业
◆发电厂、核电站

◆潜油电泵配套设备

◆工业现场过程压力控制

◆各科研究所的实验设备

◆供压力变送器组装选用

◆高精度数字压力校验仪



  (http://www.fx-sensor.com 010-51295202)

测量介质

适合钛合金和不锈钢的各种液体和气体

量程

0 ~ 4KPa 至 0 ~ 260MPa

最大超压

10MPa 以下为量程的 2 倍，其它为量程的 1.5 倍

极限压力，不大于

10MPa 以下为量程的 4 倍，其它为量程的 2 倍

综合误差（线性—重复性—迟滞），± %FS

±0.05

±0.1



工作温度，℃

-65 ~ + 150

温度范围内的热漂移，不超过， %

1 （当精度为 0.1% 时）

零输出， ± mV

0.1 （当精度为 0.1% 时）

满量程输出， mV/V

5 ~ 10 （额定供电为 5V 最大为 10V ）

防护等级

IP65

输入和输出阻抗， kΩ

Rin ≥ 8

Rout ≤ 5

重量，不大于 kg

0.15

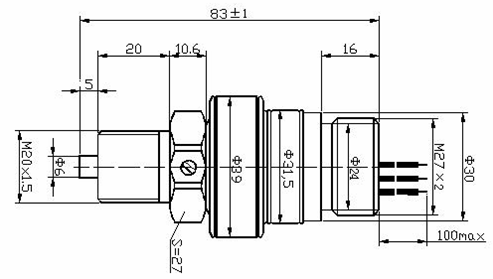

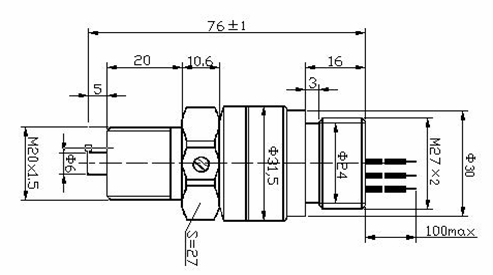

过程连接

M20 × 1.5 ； M12 × 1.5









型 号

规  格

型 号

规  格

型 号

规   格

FPL 01

0～4KPa

FPL 11

0～0.4MPa

FPL 21

0～20MPa

FPL 02

0～6KPa

FPL 12

0～0.6MPa

FPL 22

0～25MPa

FPL 03

0～10KPa

FPL 13

0～1MPa

FPL 23

0～35MPa

FPL 04

0～16KPa

FPL 14

0～1.6MPa

FPL 24

0～40MPa

FPL 05

0～25KPa

FPL 15

0～2MPa

FPL 25

0～60MPa

FPL 06

0～40KPa

FPL 16

0～2.5MPa

FPL 26

0～80MPa

FPL 07

0～60KPa

FPL 17

0～4MPa

FPL 27

0～100MPa

FPL 08

0～100KPa

FPL 18

0～6MPa

FPL 28

0～160MPa

FPL 09

0～160KPa

FPL 19

0～10MPa

FPL 29

0～200MPa

FPL 10

0～250KPa

FPL 20

0～16MPa

FPL 30

0～260MPa
