产品——介绍

FPL-107杠杆力C型钛/硅-蓝宝石力传感器OEM件，利用异质外延在蓝宝石上硅的压阻效应原理。传感器感力结构由钛合金感压膜片或受力杆和钛合金测量膜片构成。被测力传送到测量膜片上，在杠杆力的作用下，钛合金测量膜片产生形变，该形变使硅-蓝宝石敏感电桥输出会发生变化，变化的幅值与被测力成正比。电桥电路将电桥的失衡信号，转换为电信号输出。

FPL-107 杠杆力C型钛硅-蓝宝石力传感器OEM件

FPL-107杠杆力C型钛/硅-蓝宝石力传感器OEM件，利用异质外延在蓝宝石上硅的压阻效应原理。传感器感力结构由钛合金感压膜片或受力杆和钛合金测量膜片构成。被测力传送到测量膜片上，在杠杆力的作用下，钛合金测量膜片产生形变，该形变使硅-蓝宝石敏感电桥输出会发生变化，变化的幅值与被测力成正比。电桥电路将电桥的失衡信号，转换为电信号输出。

◆结构小巧，性价比高
◆测量范围宽（-5~+5N；-50~+50N）

◆高精度（综合精度优于优于±0.1%）
◆高输出（满量程输出270~420mV)

◆温度测量范围宽（-60℃~+130℃）
◆过载量程为满量程的1.5倍

◆恒流、恒压供电可选

◆高阻抗，功耗小，可与各种仪表放大器、处理电路匹配

◆具有高稳定性，平均寿命不小于12年

◆ 航空航天领域
◆ 航海及造船行业
◆ 石油、化工行业
◆ 发电厂、核电站
◆ 工业现场过程压力控制
◆ 各科研院所的实验室设备
◆ 可供高精度液位计配套使用

使用范围	各种场合的微小力矩测量
杠杆末端位移量，mm	0.25±0.03
量程, N	-5~+5; -50~+50
供电, mA（V）	恒流1.5±0.5 (恒压4±2VDC)
满量程输出, mV	270~420
零信号 mV	±10 (http://www.fx-sensor.com 010-51295202)
输入输出阻抗, kΩ	大于4.5±0.35
非线性, ±%FS	优于±0.05(可达0.01)
迟滞, %FS	优于0.05
重复性, %FS	优于0.05
综合精度 ±%FS	优于±0.1
工作温度 ℃	-50~+80；-60~+130
温度漂移	优于0.3%/10℃
过渡连接	M2.5(孔深度＞6)

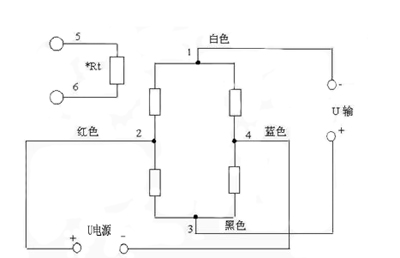

编号	标记颜色	用途
1	白色	+输出信号
2	红色	+电桥电源
3	黑色	-输出信号
4	蓝色	-电桥电源
5	无标记（用于D0.1T-4）	应变电阻器1的引出线
6	无标记（用于D0.1T-4）	应变电阻器2的引出线

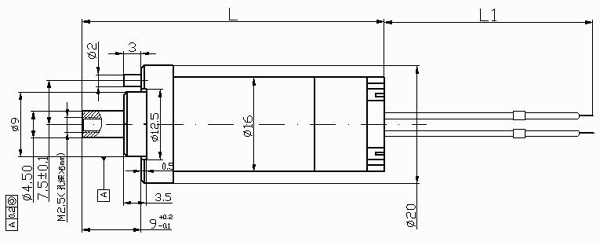

编号

L, mm

L1, mm

S05М-3-а/b

S05М4-а/b

46.5

160±5

S50М-3-а/b

S50М-4-а/b

34.5

160±5
