FPL-214 油田井下钛硅-蓝宝石压力传感器


FPL-214 油田井下钛硅-蓝宝石压力传感器





      蓝宝石系由单晶绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好

的弹性和绝缘特性（1000 ℃ 以内），对温度变化不敏感，即使在高温条件下，也有着很好

的工作特性；蓝宝石的抗辐射特性极强；另外，硅-蓝宝石半导体敏感元件，无p-n漂移，因

此，可应用于各种复杂环境场合。





◆ 压力测量范围宽（2.5MPa～160MPa）
◆ 温度测量范围宽（-40 ~ +150℃）温度误差极小
◆ 高精度，高稳定性
◆ 重量轻，性价比高





◆ 潜油电泵、油田井下电子压力计配套专用
◆ 工业现场过程压力控制
◆ 航空航天领域
◆ 航海及造船行业
◆ 石油、化工行业
◆ 发电厂、核电站
◆ 各科研院所的实验室设备





工作介质

对钛合金无腐蚀作用的液体，气体，蒸汽

压力类型

表压 绝压 (http://www.fx-sensor.com 010-51295202)

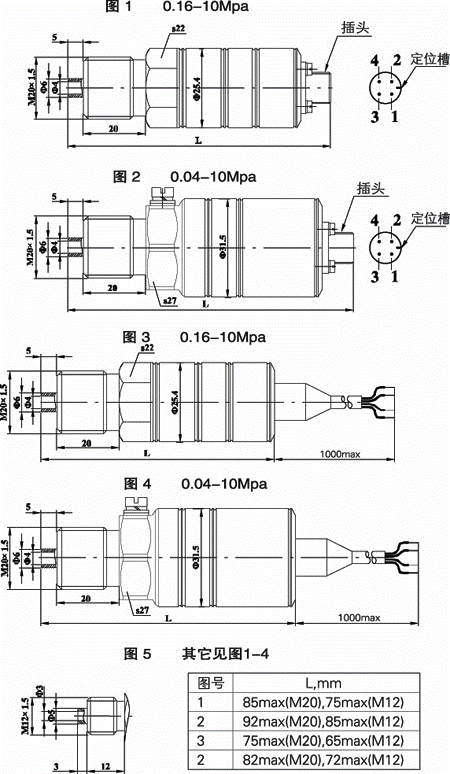

外型尺寸及密封

Φ25.4×72；M20×1.5+ 端面密封

标准量程,MPa

0~25;0~40;0~60;0~80;0~100;0~160

最大超压,MPa

满量程 × 1.5

综合精度,%FS

≤0.1，迟滞≤0.05，重复性≤0.05

工作温度℃

-65~+150

补偿温度℃及误差（%）

+50~+150℃；  -40~+80℃

≤2%

供电,VDC

3~15

零点输出,±mV

5±0.2

满量程输出,mV/V

5~10

阻抗,kΩ

Rin ≥ 4; Rout ≤5

重量,kg

≤0.12

机械稳定性

G2

接线方式

直接出线

防护等级

IP65    (http://www.fx-sensor.com 010-51295202)
