FPL-215 （300°C导线型)油田井下钛硅-蓝宝石压力传感器


FPL-215 （300°C导线型)油田井下钛硅-蓝宝石压力传感器





     蓝宝石系由单晶绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好的弹性和绝缘特性（1000 ℃ 以内），对温度变化不敏感，即使在高温条件下，也有着很好的工作特性；蓝宝石的抗辐射特性极强；另外，硅-蓝宝石半导体敏感元件，无p-n漂移，因此，可应用于各种复杂环境场合。







◆ 压力测量范围宽（0～160MPa）
◆ 温度测量范围宽（-40℃ ~ +300℃）温度误差极小
◆ 高精度，高稳定性
◆ 重量轻，性价比高



◆ 潜油电泵、油田井下电子压力计配套专用
◆ 工业现场过程压力控制
◆ 航空航天领域
◆ 航海及造船行业
◆ 石油、化工行业
◆ 发电厂、核电站
◆ 各科研院所的实验室设备





工作介质

对钛合金无腐蚀作用的液体，气体，蒸汽

压力类型

表压 绝压

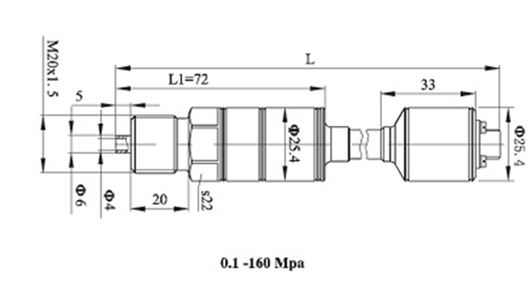

外型尺寸及密封

Φ25.4×72+1M高温导线+温度补偿板M20×1.5+端面密封M12×1.5（可选）

标准量程,MPa

0~25;0~40;0~60;0~80;0~100;0~160;

最大超压,MPa

满量程 × 1.5        (http://www.fx-sensor.com 010-51295202)

综合精度,%FS

≤0.5；1，迟滞≤0.05，重复性≤0.05

工作温度℃

-40~+300

补偿温度℃及误差(%）

+100~+200℃；+150~+250℃；+200~+300℃                                      ≤2.5%

供电,VDC

3~15

零点输出mV

5±0.2

满量程输出,mV/V

5~10

阻抗,kΩ

Rin ≥ 4; Rout ≤5

重量,kg

≤0.20

机械稳定性

V3

接线方式

4芯高温导线

防护等级

IP65  (http://www.fx-sensor.com 010-51295202)
