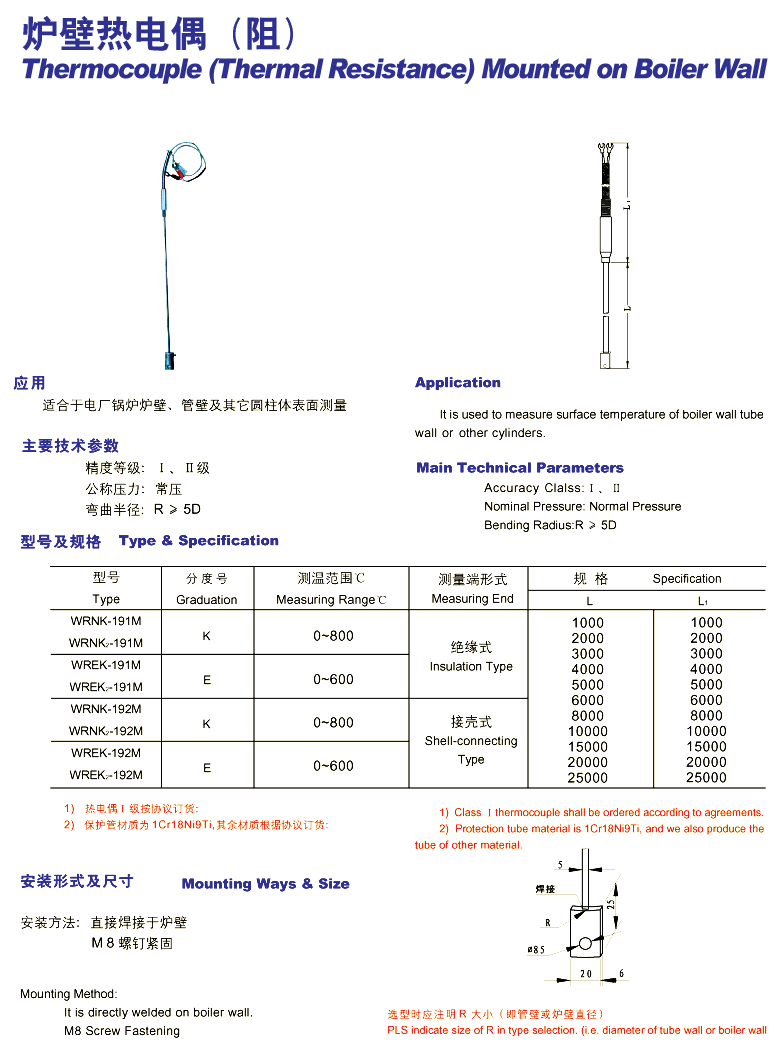

FTT-303 炉壁热电偶（阻）

FTT-303 炉壁热电偶（阻）

产品名称:

产品说明:

1、应用适合于电厂锅炉炉壁，管壁及其它圆柱体表面测量。
2、主要技术参数
精度等级：Ⅰ﹑Ⅱ级
弯曲半径：R≥5D
公称压力：常压
3、型号及规格(http://www.fx-sensor.com 010-51295202)

型号	分度号	测温范围℃	测量端形式	规格
				L	L1
WRNK-191M WRNK2-191M	K	0 — 800	绝缘式	1000 2000 4000 5000 8000 15000 25000	1000 2000 4000 5000 8000 15000 25000
WREK-191M WREK2-191M	E	0 — 600
WRNK-192M WRNK2-192M	K	0 — 800	接壳式
WREK-192M WREK2-192M	E	0 — 600

1）热电偶 I 级按协议订货
2）保护管材质为 1Cr18Ni9Ti, 其余材质根据协议订货 .
4、安装形式及尺寸
安装方法：直接焊接于炉壁， M8 螺钉紧固。

1、应用专业针对电站设计，可以满足30万，60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。 2、工作原理热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
