1、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差(http://www.fx-sensor.com 010-51295202)
|
型 号
|
分 度 号
|
允 差 等 级
|
|
I
|
II
|
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
|
WRN
|
K
|
±1.5°C
|
-40~+375
|
±2.5 °C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
|
WRM
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
|
WRE
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~800
|
±0.004 ltl
|
333~900
|
|
WRF
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~750
|
±0.004 ltl
|
333~750
|
|
WRC
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004 ltl
|
125~350
|
±0.0075 ltl
|
133~350
|
7、接线盒形式

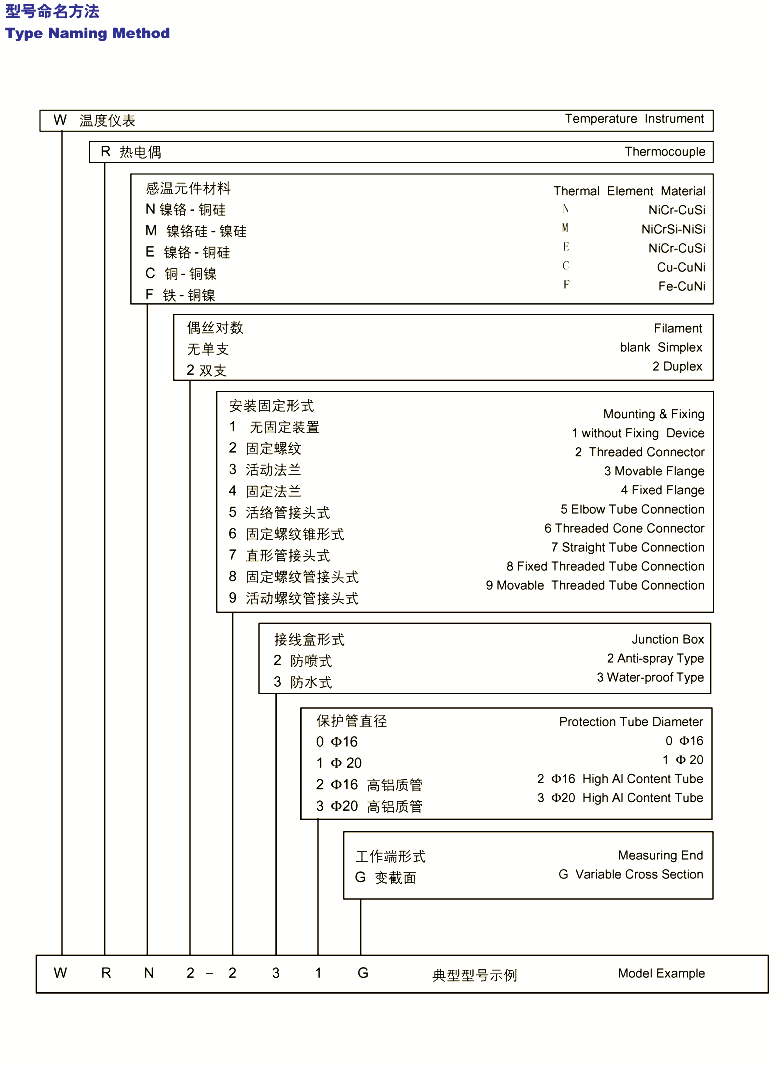

8、型号命名方法
9、型号及规格
10、接线方式

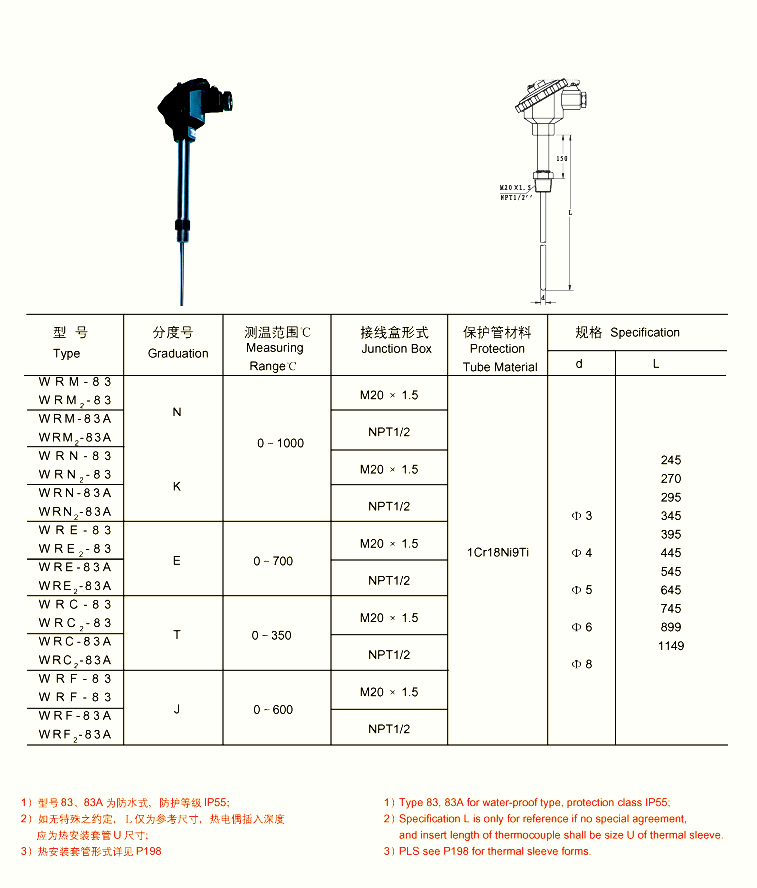

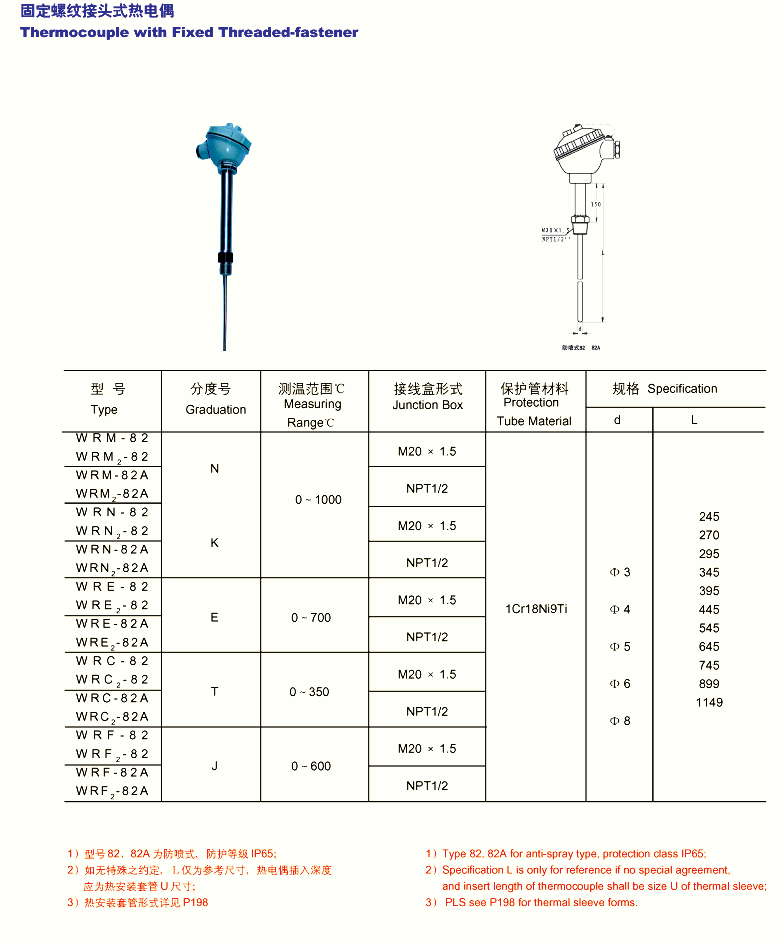

11、防水式选固定螺纹接头热电偶型一览表
|
产品型号
|
分度号
|
温度范围 ℃
|
接线盒形式
|
保护管材料
|
规 格（mm）
|
|
d
|
L
|
|
WRM-83 WRM2-83
|
N
|
0-1000
|
M20x1.5
|
1Cr18Ni9Ti
|
3 4
5
6
8
|
245 270
295
345
395
445
545
645
745
899
1149
|
|
WRN-83A WRN2-83A
|
NPT1/2
|
|
WRN-83 WRN2-83
|
K
|
M20x1.5
|
|
WRN-83A WRN2-83A
|
NPT1/2
|
|
WRE-83 WRE2-83
|
E
|
0-700
|
M20x1.5
|
|
WRE-83A WRE2-83A
|
NPT1/2
|
|
WRC-83 WRC2-83
|
T
|
0-350
|
M20x1.5
|
|
WRC-83A WRC2-83A
|
NPT1/2
|
|
WRF-83 WRF2-83
|
J
|
0-600
|
M20x1.5
|
|
WRF-83A WRF2-83A
|
NPT1/2
|
1）型号82、82A为防喷式，防护等级IP65(http://www.fx-sensor.com 010-51295202)；
2）型号83、83A为防水式，防护等级IP65；
|
