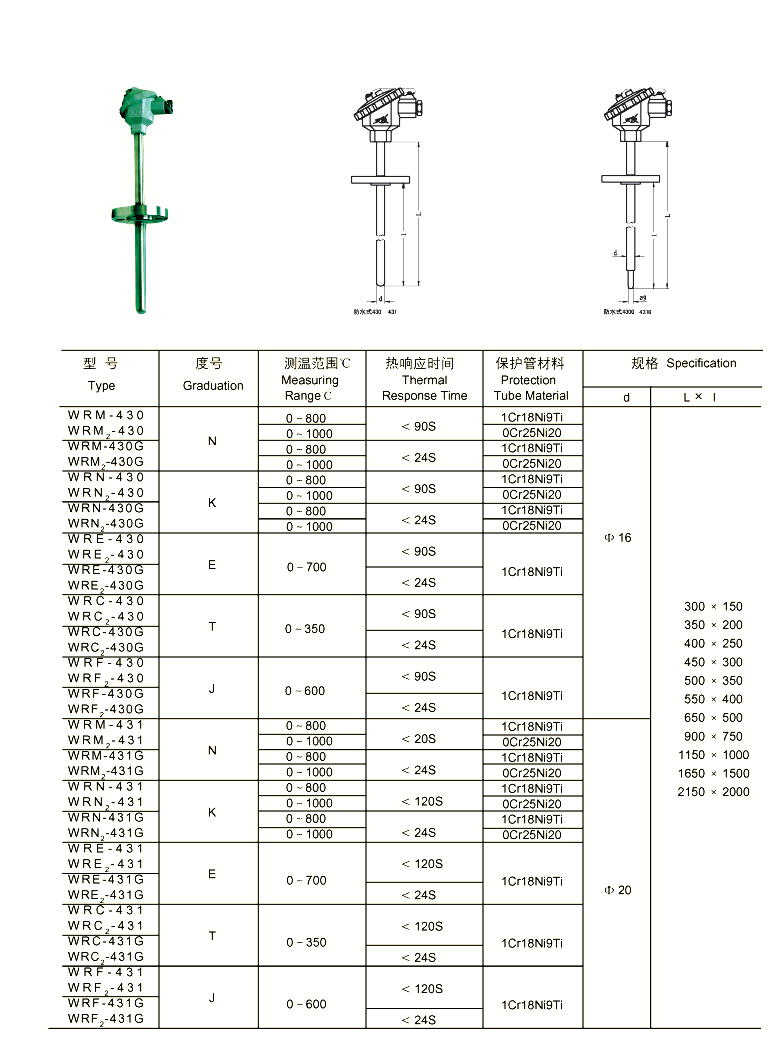

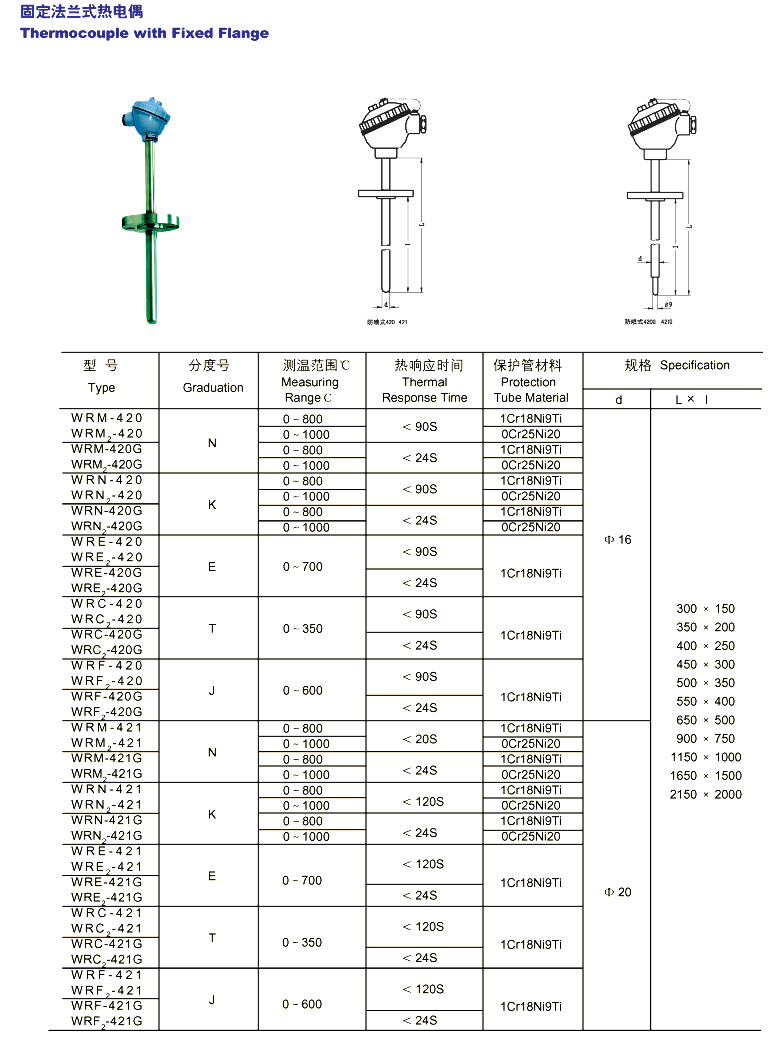

FTR-305 固定法兰式热电偶

FTR-305 固定法兰式热电偶

420.430型固定法兰热电偶采用化工部HG20592标准法兰，可以有效的密封，安装方便。WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
　　热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
　　热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。(http://www.fx-sensor.com 010-51295202)
　　各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。　　　

1、应用通常和显示仪表、记录仪表、电子计算等配套使用使直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。 2、特点 ·装配简单，更换方便 ·压簧式感温元件，抗振性能好； ·测温范围大 ·机械强度高，耐压性能好 3、工作原理热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、技术参数
型号	WRN-130 WRN₂-130 WRE-130 WRE₂-130	WRN-230 WRN₂-230 WRE-230 WRE₂-230	WRN-330 WRN₂-330 WRN-330 WRN₂-330	WRN-430 WRN₂-430 WRN-430 WRN₂-430
分度号	K,E,J,T,S	K,E,S,R,B	K,E,J,T	K,E,J,T
测量范围	0~1300℃	0~1800℃	0~1300℃	0~1300℃
精度等级	I级,II级	I级,II级	I级,II级	I级,II级
测量端形式	单支,双支	单支,双支	单支,双支	单支,双支
探头直径	Ф3, Ф6		Ф3, Ф6	Ф3, Ф6

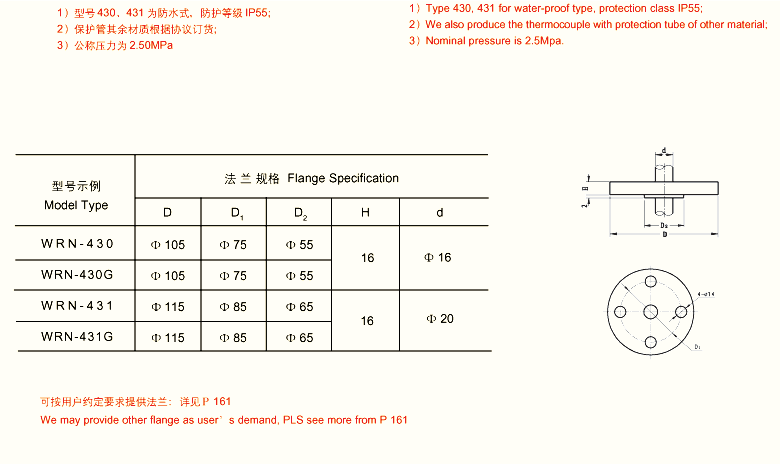

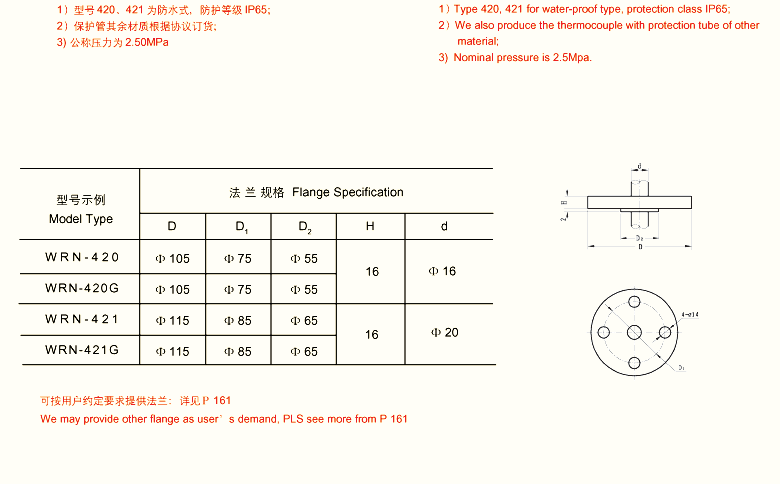

过程连接		固定螺纹M27×2 G3/4 3/4＂NPT	活动法兰	固定法兰
插入长度	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000
保护管材质	1Cr18NiTi 0Cr25Ni20	高铝质钢玉管.金属陶瓷	1Cr18NiTi 0Cr25Ni20	1Cr18NiTi 0Cr25Ni20
保护管直径	Ф16, Ф20	Ф16, Ф20, Ф25	Ф16, Ф20	Ф16, Ф20
公称压力			≤10MPa
接线盒材质	铸铝合金不锈钢	铸铝合金不锈钢	铸铝合金不锈钢	铸铝合金不锈钢
防护等级	IP65		IP65	IP65
电气出口	M20×1.5 1/2＂NPT	M20×1.5 1/2＂N＂PT	M20×1.5 1/2＂NPT	M20×1.5 1/2＂NPT
附加选项	带一体化温度变器保护管带变截面	带一体化温度变速送器	带一体化温度变器保护管带变截面	带一体化温度变器保护管带变截面
备注	1 带一体化温度变送器的型号后加B,例WRN-230，订货时须注明测量范围； 2 带保护管带变截面的型号加G，例WRN-230G。(http://www.fx-sensor.com 010-51295202)

420.430型固定法兰热电偶采用化工部HG20592标准法兰，可以有效的密封，安装方便。WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。　　热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。　　热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。(http://www.fx-sensor.com 010-51295202) 　　各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
